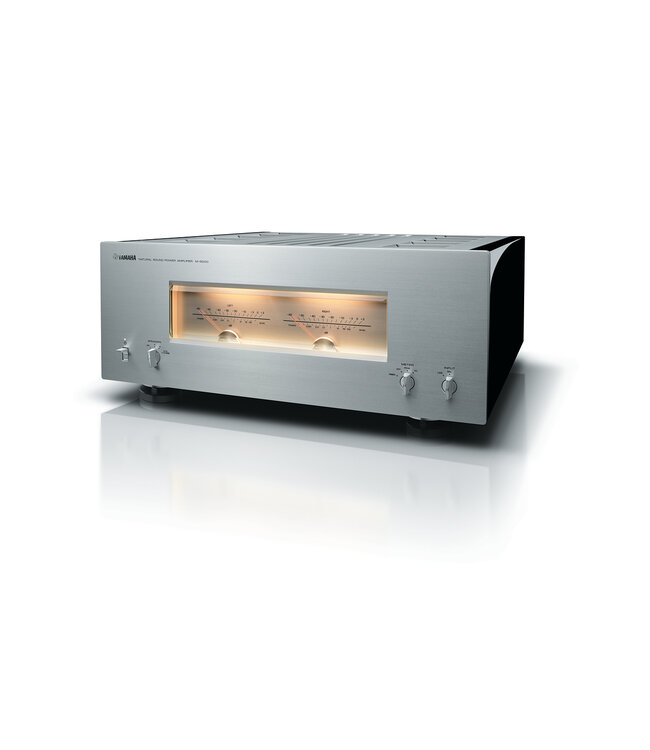

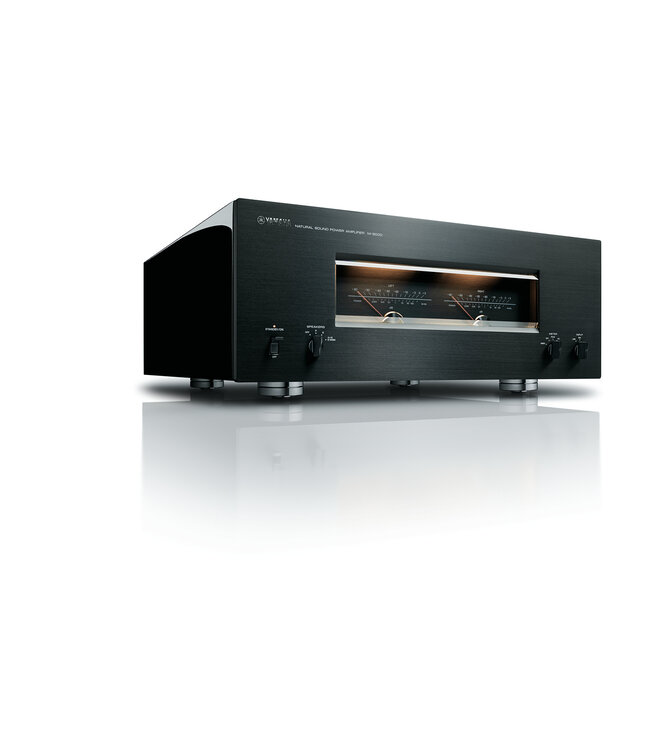

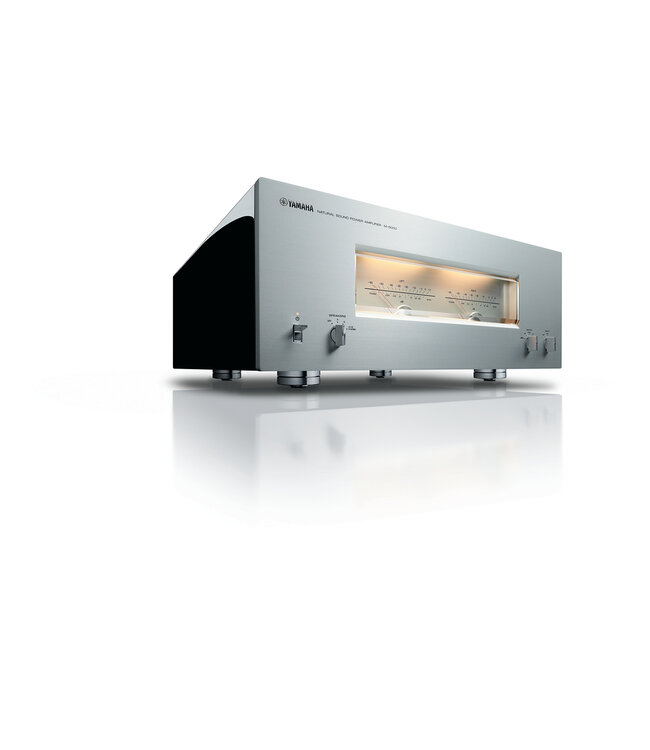

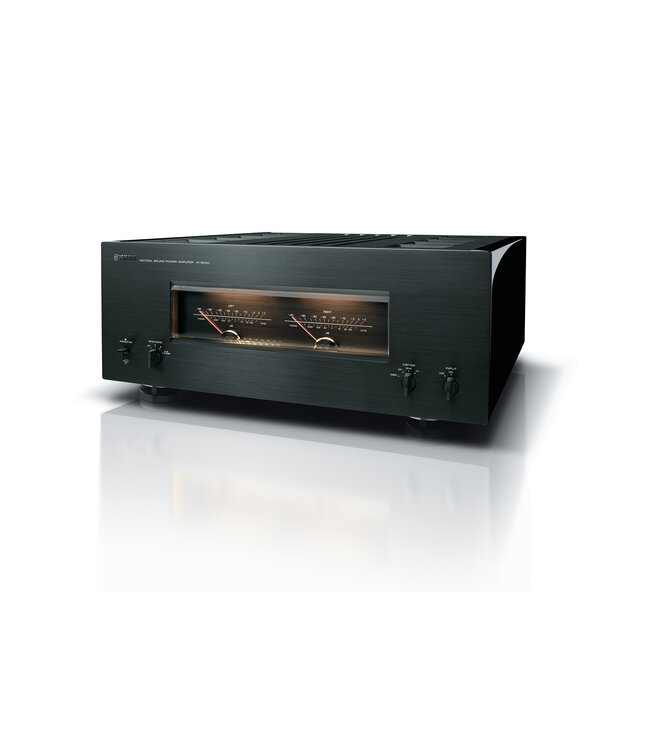

Yamaha Stereo Eindversterker M-5000

• 200 W + 200 W (4 ohm, 20 Hz-20 kHz, 0,07% THD, 2 aangestuurde kanalen)
• 100 W + 100 W (8 ohm, 20 Hz-20 kHz, 0,07% THD, 2 aangestuurde kanalen)
• Perfect gebalanceerde signaaltransmissie
• Zwevende, gebalanceerde versterkerlay-out voor een betere aansturing
• Perfect symmetrisch ontwerp om het linker- en rechterkanaal gescheiden te houden
• Ontworpen voor een lage impedantie met een korter signaal- en voedingspad
• Verbeterde stijve constructie
• Zware toroïdale transformator

Perfect gebalanceerd
Samen met de GT-5000 platenspeler en C-5000 voorversterker zorgt Yamaha voor een gebalanceerd signaal van begin tot eind. Samen staan deze vlaggenschepen garant voor de allerbeste prestaties.

Gemaakt om te presteren
De M-5000 is met de grootst mogelijke zorgvuldigheid ontworpen en beschikt over een perfect symmetrische opbouw om het linker- en rechterkanaal in zowel fysiek als elektrisch opzicht van elkaar te scheiden.

Het ontwerp is bewust zo eenvoudig mogelijk gehouden om het signaalpad zo kort mogelijk te houden, energieverlies te beperken en een lagere impedantie mogelijk te maken voor echte hifi-prestaties.

Zwevende, gebalanceerde versterker met MOSFET's
In tegenstelling tot een gewone versterker, waarbij de voeding afkomstig is van een transistor en de negatieve zijde met de aarde wordt verbonden, is de voeding van de M-5000 rechtstreeks verbonden met elke positieve en negatieve zijde van de uitgangstrap.

Door de hele versterkerschakeling los te koppelen van de aarde maken minieme spanningsschommelingen en aardbrom geen enkele kans.

Dit ontwerp creëert tegelijk een ideale symmetrische lay-out voor het gebruik van MOSFET-vermogenversterkers, waardoor luidsprekers met een lage impedantie makkelijker aan te sturen zijn.

Stijve constructie met mechanische aarding
The M-5000 has been designed from the ground up to minimise rigidity - reducing unwanted vibration for optimal sonic performance.

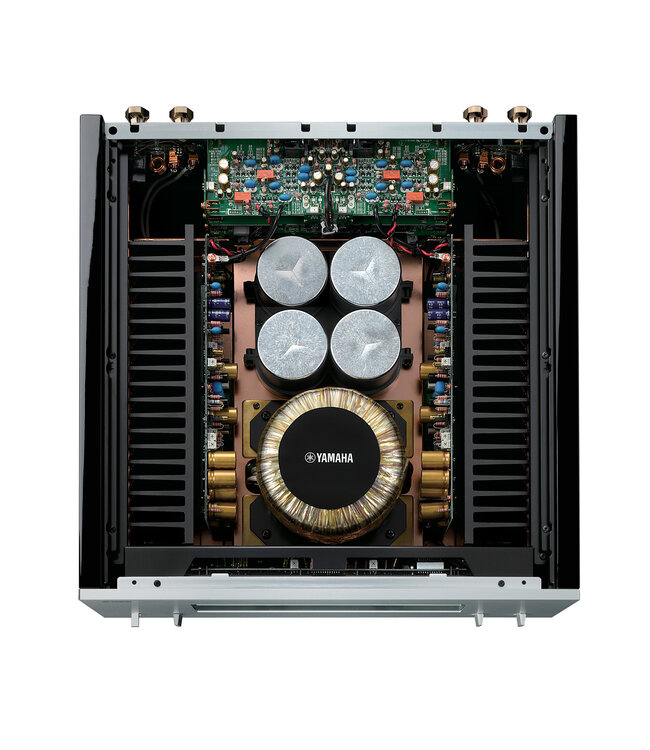

Dit apparaat gebruikt mechanische aarding: de transformator, blokcondensatoren en koelribben zijn rechtstreeks met bouten bevestigd aan de stijve constructie, voor een betere ondersteuning en beperking van trillingen.

Zware toroïdale transformator en lage impedantie
Om hifi-kwaliteit mogelijk te maken is in dit apparaat een zware toroïdale transformator gebruikt met een 3 mm dikke onderplaat van puur koper om ongewenste trillingen tegen te gaan.

Omdat de lekstroom wordt beperkt, heeft de transformator geen invloed op de omringende audiocircuits.

Het getrokken koperdraad van de spoel draagt verder bij tot de lage impedantie. Vergeleken met het conventionele ontwerp is er aanzienlijk minder energieverlies.

Dikke, met schroeven bevestigde bedrading voor de voeding
Dikke draden die met schroeven zijn vastgezet dragen bij aan het lage-impedantie-ontwerp van de M-5000. Er is minder energieverlies dan bij gewone bedrading en gewone verbindingen.

Het gebruik van schroeven en koperen aansluitingen rechtstreeks op de blokcondensatoren, in plaats van soldeer, resulteert in een sterke verbinding met een lage impedantie.

Speciaal ontworpen voetjes
Bij het ontwerp van de M-5000, ons vlaggenschip, is over elk aspect nagedacht. De constructie is een toonbeeld van superieur vakmanschap; het hele apparaat ademt kwaliteit.

De voetjes zijn daarop geen uitzondering. De zware koperen voetjes, een origineel ontwerp, functioneren ofwel als spikes of ze hebben een ondergrond om delicate oppervlakken te beschermen.

Verfijnde, grote meters geven de dynamiek in de muziek weer

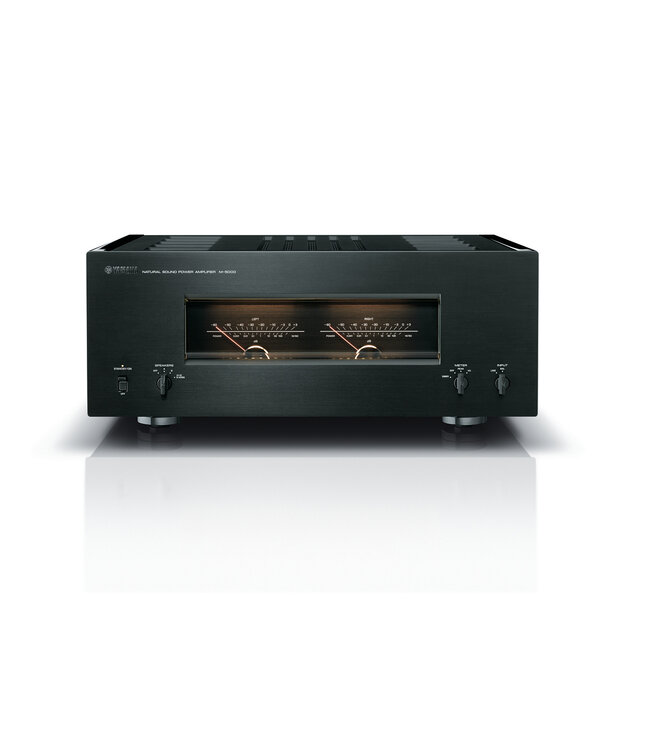

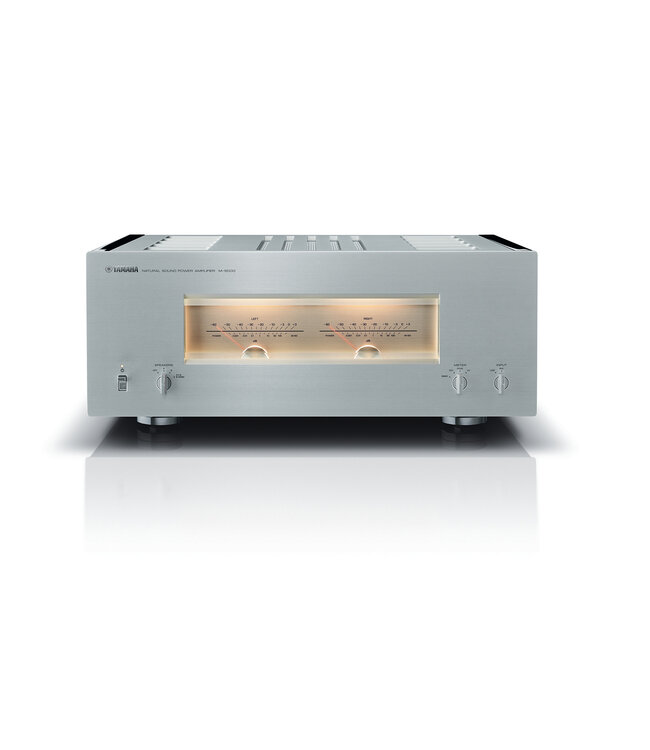

De M-5000 heeft grote, nauwkeurige meters op het frontpaneel, zodat de gebruiker de dynamiek in de muziek ook kan zien.

Deze hoogwaardige meters zitten achter 7 mm dik Asahi-glas, wat het luxueuze, elegante uiterlijk van de M-5000 alleen maar versterkt.

Superieure luidsprekeraansluitingen

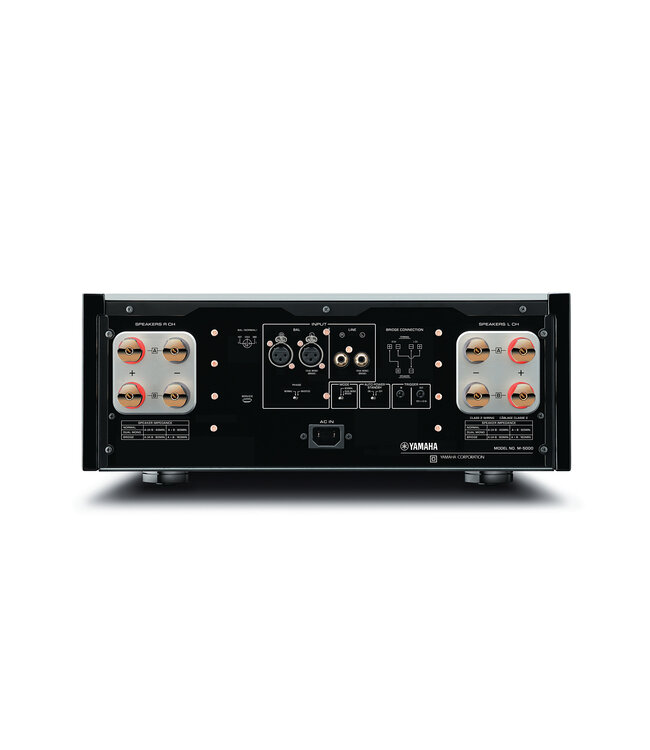

De M-5000 heeft degelijke, grote schroefaansluitingen voor extra gebruiksgemak en betrouwbaarheid. De onderdelen worden naar origineel Yamaha-design uit een massief blok koper gesneden, met maximale aandacht voor details en de allerhoogste kwaliteit.

Ook de 3 mm dikke basisplaat van de aansluitingen is vervaardigd uit puur koper. Dit garandeert extra sterkte en stijfheid, en zorgt dankzij de niet-magnetische eigenschappen tegelijk voor minder vervorming.

Specificaties

• Ingangsaansluiting RCA: 1, BAL: 1, TRIGGER IN: 1
• Uitgangsaansluiting TRIGGER OUT: 1
• Nominaal uitgangsvermogen 100 W + 100 W (8 ohm, 20 Hz-20 kHz, 0,07% THD, 2-kan aangedreven), 200 W + 200 W (4 ohm, 20 Hz-20 kHz, 0,07% THD, 2-kan aangedreven), 400 W (8 ohm, 20 Hz-20 kHz, 0,07% THD, mono aangedreven)
• Dynamisch vermogen per kanaal [IHF] 125 W + 125 W (8 ohm), 170 W + 170 W (6 ohm), 250 W + 250 W (4 ohm), 500 W + 500 W (2 ohm)
• Dynamische hoofdruimte 0,97 dB (8 ohm)
• Maximaal uitgangsvermogen 220 W + 220 W (4 ohm, 1 kHz, 0,7% THD)
• IEC-uitgangsvermogen 125 W + 125 W (8 ohm, 1 kHz, 0,02% THD)
• Maximaal effectief uitgangsvermogen [JEITA, 1kHz, 10% THD]135 W + 135 W (8 ohm), 270 W + 270 W (4 ohm)
• Vermogensbandbreedte 10 Hz-50 kHz (8 ohm, 0,1% THD, 45 W)
• Dempingsfactor 300 of hoger (8 ohm, 1 kHz)
• Ingangsgevoeligheid / ingangsimpedantie (BAL) 2,0 Vrms / 47 kohm, (LINE) 1,0 Vrms / 47 kohm [1 kHz 100 W / 8 ohm conversie]
• Maximale ingangssignaalspanning (BAL) 2,20 Vrms [1 kHz, 0,5% THD], (LINE) 1,10 Vrms [1 kHz, 0,5% THD]
• Frequentierespons +0 dB / -3 dB (5 Hz - 100 kHz), +0 dB / -0,3 dB (20 Hz - 20 kHz)
• Totale harmonische vervorming plus ruis 2-kanaals aangedreven: 0,035% (LINE [BAL] naar SP Out, 20 Hz-20 kHz, 50 W, 8 ohm), Mono aangedreven: 0,05% (LINE [BAL] naar SP Out, 20 Hz-20 kHz, 200 W, 8 ohm)
• Kanaalscheiding 90 dB of hoger (1 kHz, ingang 1,0 kohm afgesloten), 70 dB of hoger (10 kHz, ingang 1,0 kohm afgesloten)
• Signaal-ruisverhouding [IHF-A-netwerk, ingang 1 kohm kortgesloten] 110 dB
• Restgeluid [IHF-A netwerk] (BAL) 40 uVrms, (LINE) 50 uVrms
• Meterklasse De 2,5e klasse
• Algemeen Stroomverbruik 400 W
• Energieverbruik in stand-bymodus Uitgeschakeld: 0,1 W, stand-bymodus: 0,2 W
• Maximaal stroomverbruik 800 W
• Energiebeheer (Auto Power Standby) Ja
• Afmeting (B×H×D) 435 x 180 x 464 mm
• Gewicht 26,9 kg.
