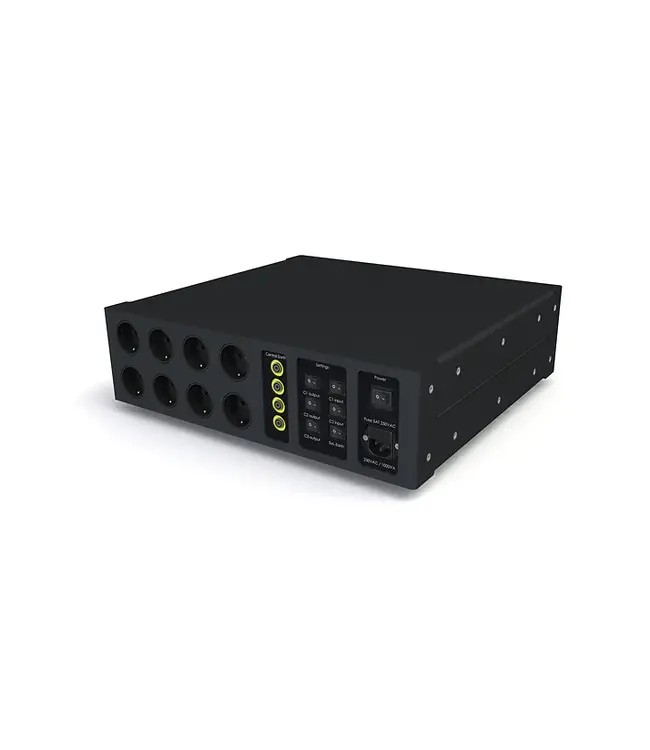

Haandrikman Audio Systems Sygnus X-1 - Stekkerdoos en Netfilter

De Sygnus X-1 is een netvoeding en verdeelunit die een schone voeding levert voor audioapparatuur. Zowel het geluid van het lichtnet als het geluid dat wordt veroorzaakt door de afzonderlijke audiocomponenten worden verminderd, wat resulteert in een aanzienlijke verbetering van de geluidskwaliteit van uw audiosysteem.

Hoe werkt het?

De Sygnus X-1 vermindert common mode en differential mode ruis, waardoor uw audiosysteem aanzienlijk beter klinkt. Vier belangrijke componenten in deze audio power conditioner zijn verantwoordelijk voor het verbeteren van de geluidskwaliteit:

​Galvanische isolatie

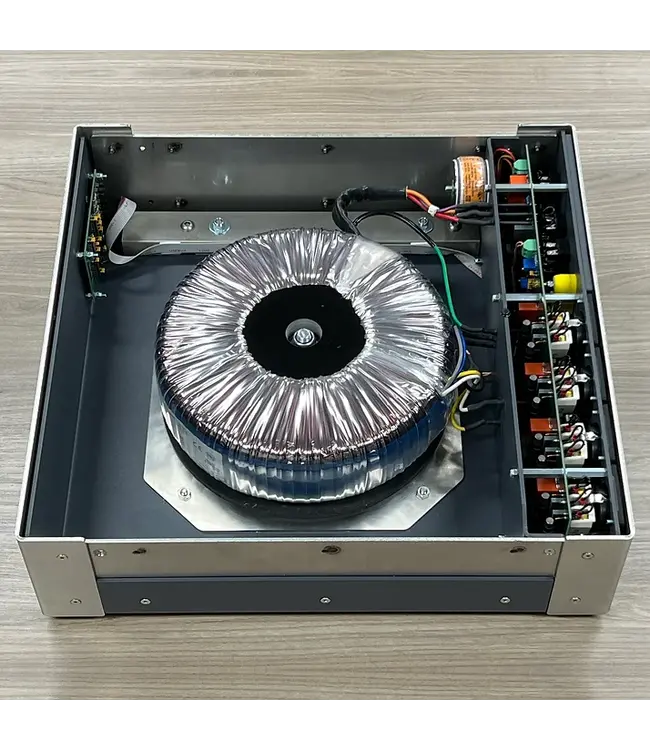

​Het systeem biedt galvanisch geïsoleerde vermogensuitgangen, wat betekent dat de 230VAC-uitgangen geïsoleerd zijn van het lichtnet. Dit elimineert het grootste deel van de common mode ruis, wat de sleutel is voor het creëren van een stabiele aarde als referentie in uw audiosysteem.

​Gebalanceerde vermogensuitgangen

​De uitgangen bevatten twee fasen van elk 115VAC, ten opzichte van de aarde. Dit zorgt ervoor dat de differential mode ruis in balans is ten opzichte van de aarde. Als gevolg hiervan zal de differentiële modusruis minder stroom naar de aarde afvoeren, wat resulteert in een schonere aarde voor uw audiosysteem.

Speciale audio-aarde

Voor verdere verbetering biedt de Sygnus X-1 de optie om los te koppelen van de beschermende aarde die door het stopcontact wordt geboden. Op deze manier kan een speciale audio-aarde worden gecreëerd om de stabiliteit van de aarde en het vermogen van het audiosysteem te optimaliseren.

Ingangs- en uitgangsfilters

Filters worden toegepast op zowel de ingang als de uitgang om het systeem naar wens af te stemmen. Deze filters kunnen worden ingesteld wanneer het systeem wordt ingeschakeld, wat de unieke mogelijkheid biedt om direct het effect van een wijziging in de filterinstellingen te horen.

Veiligheidsfuncties

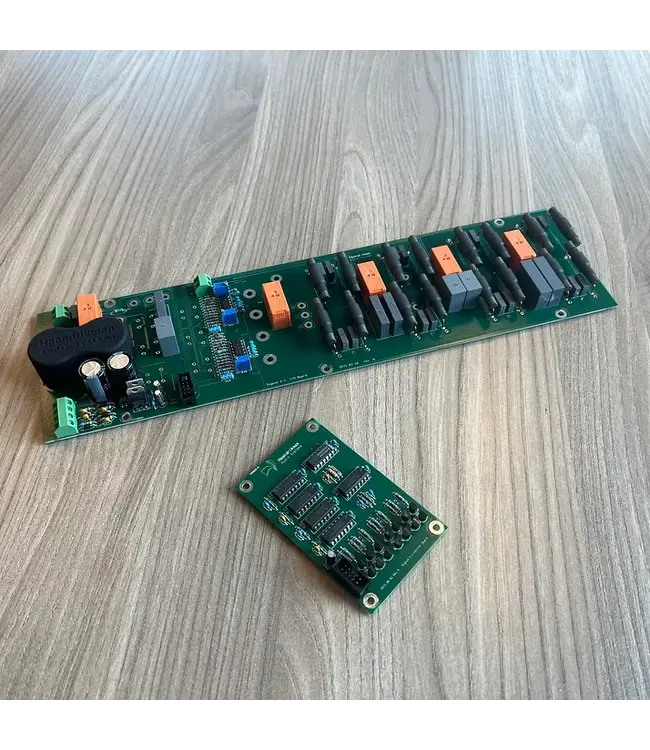

Het systeem is uitgerust met standaard veiligheidsfuncties, zoals een thermische overbelastingsbeveiliging en een zekering bij de ingang. Bovendien bewaakt het geïntegreerde besturingssysteem voortdurend de aardlekstroom en de spanning tussen de beschermende aarde en de speciale audio-aarde. Wanneer een van deze de veiligheidsdrempel overschrijdt, wordt het systeem uitgeschakeld.

Elektrische kenmerken

• Max.constant uitgangsvermogen 1000 VA
• Efficiëntie >96%
• Ingangsspanning minimaal 117; gemiddeld 230; maximaal 253 VAC
• Geen belasting uitgangsspanning 230 VAC
• Volledige belasting uitgangsspanning 224 VAC
• Ingangsfrequentie minimum 47; gemiddeld 50/60; maximaal 63 Hz
• Inschakelstroom <20 A

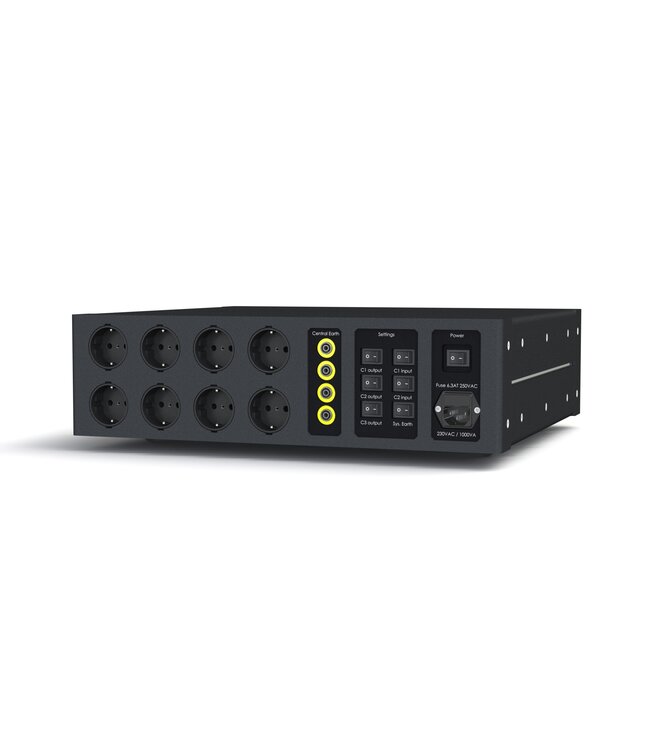

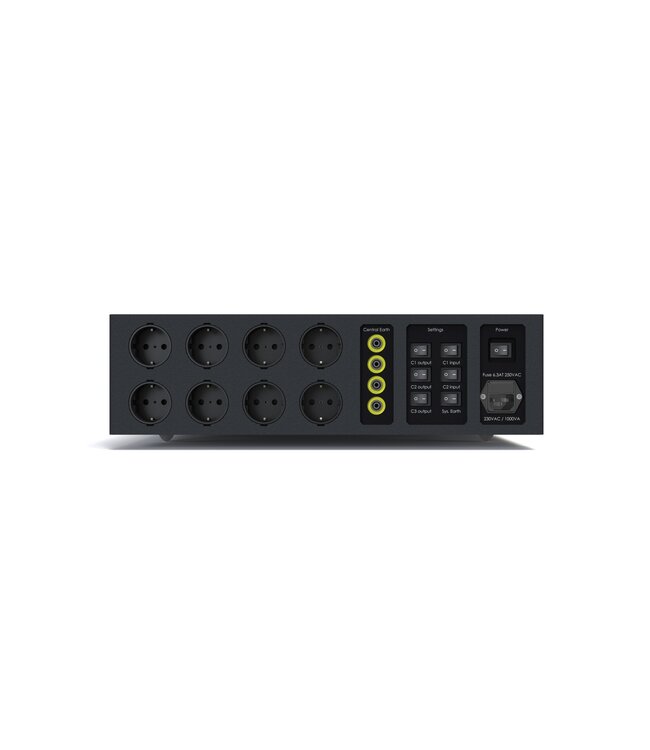

Aansluitingen

• Stroomaansluiting IEC320-C13
• Aantal uitgangsaansluitingen 8
• Aardingsaansluitingen 4x vergulde banaan 4mm

Filtering

• Conversie Gebalanceerde uitgang
• Ingangsfilter Hot configureerbaar LC-filter – 3 instellingen
• Uitgangsfilter Hot configureerbaar LC-filter – 8 instellingen
• Aarding Selecteerbare speciale audio-aarde
• Elektromagnetische afscherming Geïntegreerde afscherming en dikke stalen behuizing

Beschermingsmaatregelen

• Type ingangszekering 20x5mm patroonzekering
• Specificatie ingangszekering 5AT / 500V / BreakingCapaciteit 1500A
• Overbelastingsbeveiliging Thermische schakelaar
• Lekstroomafsluiting 10 mARMS
• Audio Aardspanningsafsluiting 20 VRMS

Algemeen

• Afmetingen (BxDxH) 430x400x127 mm
• Gewicht 40 kg
• Beschermingsgraad IP20
