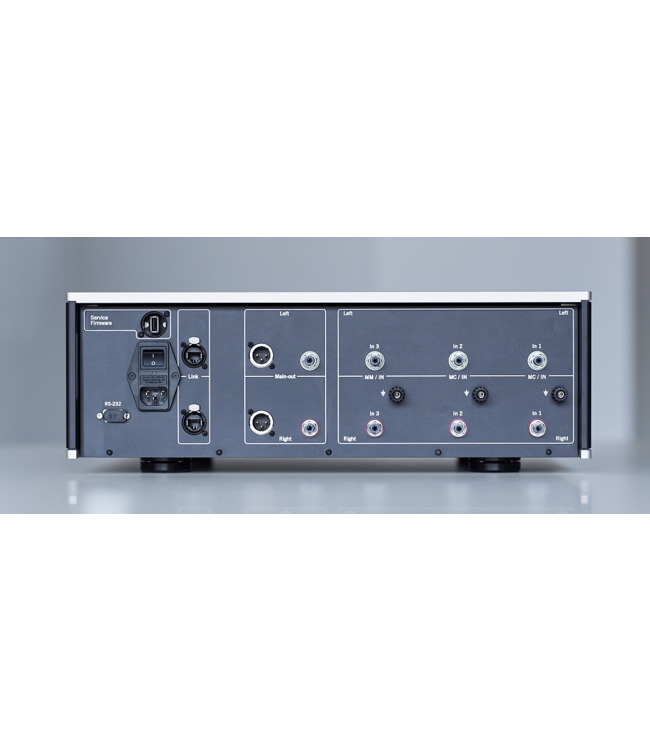

Soulution Phono Voorversterker 755

De subtiele signalen van de bewegende spoelcartridges met extreem lage output vormen echte uitdagingen voor de analoge circuits om lage ruis, lage vervorming, hoge kanaalscheiding en maximale lineariteit te bereiken, terwijl ze een versterking van meer dan 80 dB bieden – wat overeenkomt met een verhoging van het signaalniveau met 10.000. – moet toch niveau- en fasenauwkeurig gedrag vertonen en tegelijkertijd strikt voldoen aan de RIAA-IEC-equalisatienormen.

De 755 Phono-voorversterker voldoet met gemak aan deze uitdagende specificatie: nu kunnen analoge platen echt op hun best klinken. Zoals nog nooit tevoren.

Indeling
Een ongebalanceerd circuitontwerp zorgt ervoor dat er zo min mogelijk componenten in het signaalpad aanwezig zijn. De dual-mono-indeling met discrete linker- en rechterkanalen maximaliseert de zuiverheid van het geluid en elimineert vrijwel alle overspraak. Ingangsselectie (inclusief de aardaansluiting) gebeurt via een hoogwaardig relais. En invoerbuffering zorgt ervoor dat de 755 een goedaardige belasting voor de cartridges vormt. Voor alle drie de ingangen (2 × MC, 1 × MM) zijn de versterkingsfactor en de afsluitimpedantie vrij selecteerbaar. Om het gerommel van vervormde platen te onderdrukken, is er een IEC-subsonisch filter (< 20 Hz) dat de luidsprekers beschermt tegen gevaarlijke kegelafwijkingen. Mono-bediening is ook selecteerbaar.

Volumeregeling
De analoge, passieve volumeregeling maakt gebruik van zeer nauwkeurige, geluidsarme metaalfolieweerstanden en regelt zowel het volume als de balans. Om schakelpieken tijdens volumeveranderingen, die gevaarlijk kunnen zijn voor eindversterkers, te blokkeren, wordt een tweede volumeregelaar met PGA (Programmable Gain Amplifier) gebruikt. Deze is alleen actief als het volume wordt gewijzigd, lijkt op een potentiometer en maakt het mogelijk het volume in vloeiende stappen en zonder klikken aan te passen. Zodra het nieuwe gewenste niveau is geselecteerd, geeft het apparaat de controle terug aan de precisieweerstanden.

Als de 755 Phono-voorversterker niet rechtstreeks op de eindversterker maar op een lijnvoorversterker wordt aangesloten, kan de volumeregelaar volledig uit het signaalpad worden geschakeld.

Phonomodule (equalizer)
De uitdagingen voor de ideale phonoversterker zijn enorm en vertegenwoordigen het “pièce de résistance” voor elke ontwerper van hoogwaardige audioversterkers. Met een versterking tot 80 dB (wat overeenkomt met een versterkingsfactor van 10.000) wordt verwacht dat de versterker een niveau- en faseecht gedrag vertoont, dat wil zeggen een ultrabreedbandkwaliteit (interne versterkerbandbreedte 1 MHz/– 3 dB). Tegelijkertijd moet de egalisatiecurve worden gecompenseerd in overeenstemming met de RIAA-IEC-normen. Dit kan alleen worden gerealiseerd door middel van een meertrapsversterkerconcept met hoogwaardige componenten.

Uitgangstrap
Het is van cruciaal belang dat er geen verwijderingen aan de bron van de muziekweergave worden uitgevoerd, daarom is een eindtrap van topkwaliteit verplicht. Ze gebruiken dezelfde schakeling als voor de 725 voorversterker. De breedband-eindtrap is gebaseerd op een geoptimaliseerd circuit met speciale vermogenstransistors die verder worden gelineariseerd door een analoog computernetwerk en heeft een bandbreedte van 40 MHz (– 3 dB). Met zo'n responssnelheid worden alle muzikale details levensecht gereproduceerd, waardoor een driedimensionaal, ruimtelijk geluid ontstaat dat voor echt luisterplezier zorgt.

Stroomvoorziening
De sleutel tot elk goed klinkend audiobroncomponent is een stabiele, ruisvrije voeding – vooral voor de audiopodia. De 755 is uitgerust met twee speciale voedingen: één voor de audiofasen en één voor de digitale circuits. Voor het voeden van de audiotrappen wordt een innovatief, versterkerachtig circuitontwerp gebruikt, dat een extreem stabiele voedingsspanning levert. Met een opslagcapaciteit van meer dan 500.000 µFarad levert het een vrijwel onbeperkte impulsstroom voor de analoge circuits. Busbars leveren deze stroom zonder enige verliezen door de 755 phono-voorversterker. Een uniek concept in de audiowereld!

Bediening
De 755 phono-voorversterker wordt bediend via knoppen op het voorpaneel en een draaiknop. Er kunnen nog meer functies worden gebruikt om een compleet audiosysteem rond verschillende componenten te optimaliseren en op elkaar af te stemmen.

Specificaties

• Netspanning 220 – 240 V (50 – 60 Hz)
• Stroomverbruik < 0,5 W stand-by; 60 W-apparaat in bedrijf
• Ingangen 2 × MC ongebalanceerd (RCA); 1 × MM ongebalanceerd (RCA)
• Ingangsimpedantie MC: 10 Ω – 1000 Ω; MM: 47 Ω – 47 kΩ en 0 – 750 pF
• Uitgangen 1 × gebalanceerd (XLR); 1 × ongebalanceerd (RCA)
• Frequentierespons (– 3 dB) 0 – 1 MHz
• THD + N <0,002% (20 Hz – 20 kHz)
• Signaal-ruisverhouding 100 dB
• Kanaalscheiding 60 dB @ 1 kHz
• Versterking (max.) MC: + 78 dB gebalanceerd, + 72 dB ongebalanceerd; MM: + 66 dB gebalanceerd, + 60 dB ongebalanceerd
• Volumeregelbereik 0 tot – 79 dB in stappen van 1 dB
• Uitgangsimpedantie 2 Ω gebalanceerd (XLR); 2 Ω ongebalanceerd (RCA)
• Uitgangsspanning 16 VRMS gebalanceerd (XLR); 8 VRMS ongebalanceerd (RCA)
• Uitgangsstroom max. 1 A (beperkt)
• Afmetingen 480×167×450mm (B × H × D)
• Gewicht ca. 30 kg
• LINK (inschakeling op afstand) 12 V-stuursignaal
