Soulution D/A Converter 560

Zo min mogelijk verlies van de bron is de wet. Dit geldt des te meer voor het afspelen van bestanden met hoge resolutie, zoals dat sowieso al het geval was voor cd's en SACD's. Geen enkele versterker of luidspreker kan ooit goedmaken wat er bij de bron verloren is gegaan. De kwaliteit van de opname en de signaalleverancier zijn van fundamenteel belang bij high fidelity.

De 560 D/A-converter blinkt uit in deze taak. Hij vangt alle digitale muziekgegevens op en transporteert deze naar het analoge domein. Geen verwijderingen, geen toevoegingen!

Filosofie
Op veel gebieden is de 560 D/A-converter gebaseerd op dezelfde beproefde technische oplossingen die worden gebruikt in de 745 SACD-speler. Hij heeft ook dezelfde principes in het ontwerp: hoogwaardige digitale interfaces voor optimale ontvangst van de muziekgegevens, een supernauwkeurige hoofdklokgenerator om jitter te voorkomen, intelligente digitale signaalverwerking met oversamplingtechnologie en analoge uitgangstrappen van topkwaliteit voorversterker. .

Ontwerp
Net als zijn Series 7-broer of zus zit de 560 D/A-converter boordevol geavanceerde technologie met één doel: de liefde voor muziek. De parallellen omvatten een consistent dubbel mono-ontwerp in de eindtrappen en afzonderlijke voedingen voor digitale elektronica en de analoge trappen. De 560 D/A-converter voegt een digitale volumeregeling toe die directe aansluiting op een eindversterker mogelijk maakt.

Upsamplen
Audiogegevens worden gebufferd en vervolgens geüpsampled naar 24 bit/384 kHz. Zij zijn van mening dat de nauwkeurigheid van de interpolatie belangrijker is dan hoge kloksnelheden. Hun spelers en D/A-converters gebruiken een algoritme van de hoog aangeschreven Anagram Technologies, gevolgd door Burr Brown D/A-converters in een digitaal symmetrische configuratie. Omdat ze de PCM-conversietechnologie als superieur beschouwen, worden de DSD-signalen geconverteerd vóór de uiteindelijke D/A-conversie.

Zero-phase-tech
De 560 D/A-converter is uitgerust met de innovatieve Zero-Phase-technologie van soulution. De kleinste timingfouten veroorzaakt door het analoge laagdoorlaatfilter van de D/A-omzetter worden geëlimineerd. Elke D/A-converter heeft een analoog laagdoorlaatfilter in de uitgang nodig om hoogfrequente ruis en aliasingsignalen te onderdrukken. Het 3e orde besselfilter van de 560, met een afsnijfrequentie van 120 kHz, vertoont een faseverschuiving tot 15° in de audioband. Dankzij de Zero-Phase-Technologie blijft de fasefout van het analoge muzieksignaal onder de 1°, 20Hz – 100kHz! De Zero-Phase-Technologie brengt je nog dichter bij de schoonheid van het bronmateriaal! De muziek wordt nog realistischer en driedimensionaal met veel “lucht” rond instrumenten en stemmen. Zo dicht mogelijk bij de bron! Er gaat geen detail verloren.

D/A-conversie
Burr-Brown-apparaten voeren alleen D/A-conversie uit. Hun interne upsampling- en filtertrappen worden niet gebruikt. De uitgangsstromen worden omgezet in spanning en vervolgens gefilterd. Met een interne bandbreedte van 40 MHz zorgt deze stroom-/spanningsconversietrap voor de beste signaal-ruisprestaties en maximale dynamiek in het analoge domein.

Uitgangstrap
De breedband uitgangstrap van de 560 D/A-converter heeft een bandbreedte van 20MHz (-3dB). Met zo'n responssnelheid worden alle muzikale details levensecht gereproduceerd, waardoor een driedimensionaal, ruimtelijk geluid ontstaat dat voor echt luisterplezier zorgt.

Bediening

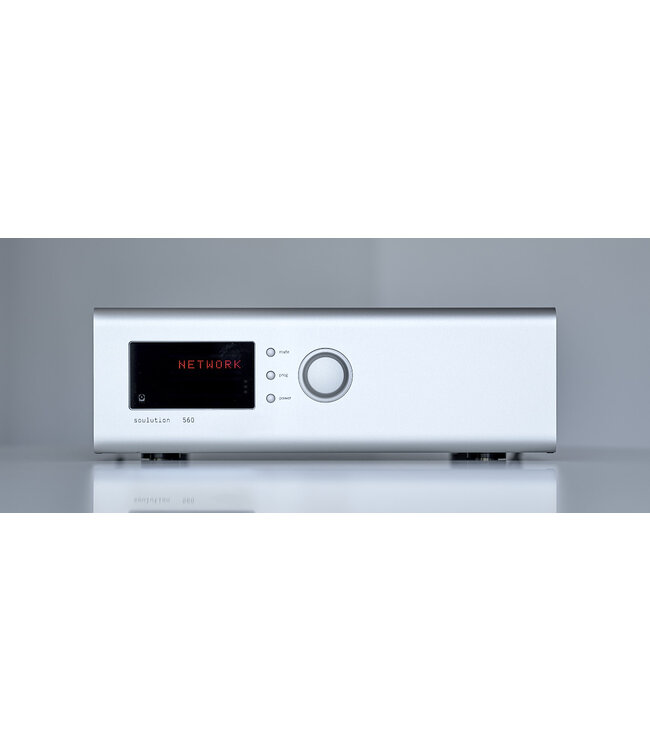

De 560 D/A-converter wordt bediend via knoppen op het voorpaneel en een draaiknop. Er kunnen nog meer functies worden gebruikt om een compleet audiosysteem rond verschillende componenten te optimaliseren en op elkaar af te stemmen.

Specificaties

• Netspanning 220 – 240 V (50 – 60 Hz)
• Stroomverbruik < 0,5 W stand-by; 100 W-apparaat in bedrijf
• Analoge uitgangen 1 × gebalanceerd (XLR); 1 × ongebalanceerd (RCA)
• Frequentierespons 0 – 200 kHz (DXD)
• THD + N <0,002% (20 Hz – 20 kHz)
• Signaal-ruisverhouding > 140 dB
• Kanaalscheiding > 130 dB
• Uitgangsimpedantie 10 Ω gebalanceerd (XLR); 10 Ω ongebalanceerd (RCA)
• Uitgangsspanning 4 VRMS gebalanceerd (XLR); 2 VRMS ongebalanceerd (RCA)
• Uitgangsstroom max. 0,2 A (beperkt door beveiligingscircuit)
• Volumeregelbereik 0 tot – 79 dB in stappen van 1 dB

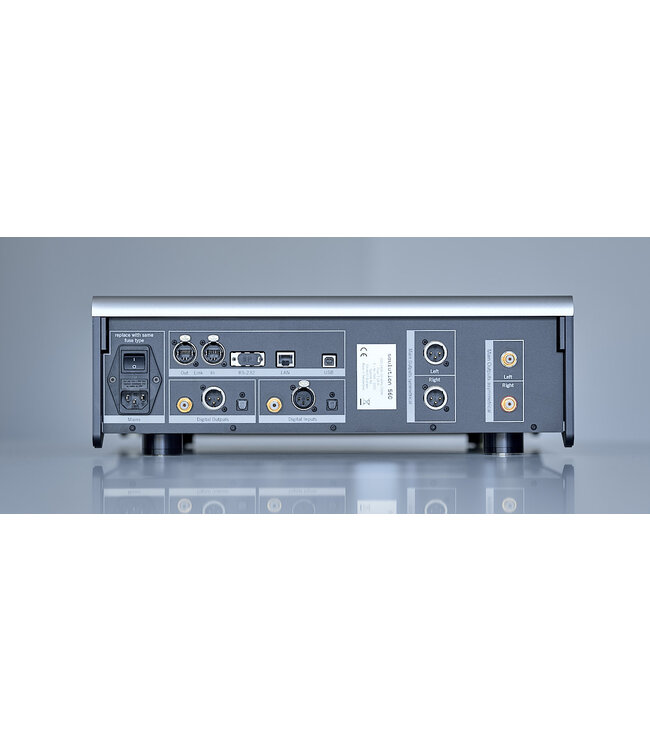

• Digitale ingangen AES/EBU, SPDIF-RCA, Optisch, USB, Netwerk
• Digitale uitgangen AES/EBU, SPDIF-RCA, optisch
• Digitale formaten WAV, AIFF, FLAC, ALAC, DSF, DFF, DXD, MP3, AAC
• Bitdiepte/bemonsteringsbereik max. AES/EBU: 24 bit/192 kHz; SPDIF: 24 bit/192 kHz; Optisch: 24 bit/96 kHz; USB: 24 bit/384 kHz, 1 bit/5,64 MHz; Netwerk: 24 bit/384 kHz, 1 bit/5,64 MHz
• Afmetingen 442×143×448 mm (B × H × D)
• Gewicht ca. 20 kg
• LINK (inschakeling op afstand) 12 V-stuursignaal
