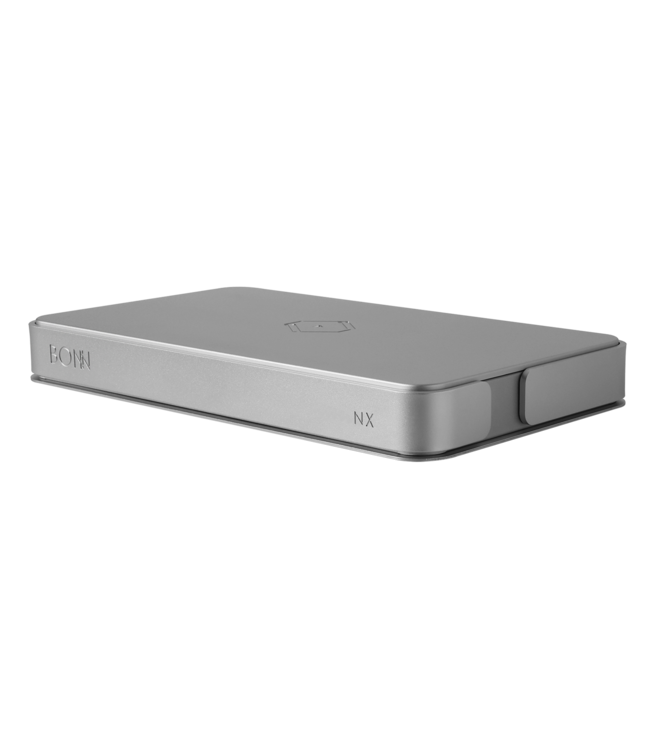

Silent Angel Netwerkswitch Bonn NX

Ultraprecieze klok
Ongekende vermindering van jitter, elektrische ruis, stroomruis en netwerklatentie

Puristische audiokwaliteit
Bonn NX transformeert de geluidskwaliteit en tilt uw luisterervaring naar een hoger niveau

Bonn NX: de netwerkswitch van de audiofiel
Silent Angel maakt gebruik van een compromisloze benadering van het ontwerpen en uitvoeren van elektronische circuits. Door ruis te isoleren, filteren en te verminderen, blijft de integriteit van de bron behouden en wordt een zuiver signaal aan aangesloten componenten geleverd. Zoals met alle Silent Angel-producten, is het doel ervoor te zorgen dat het apparaat op een stabiele systeemspanning werkt, nauwkeurig getimede pakketten verzendt en externe uitgangsruis vermindert. Ze hebben ontdekt dat zelfs de kleinste verbetering de geluidskwaliteit enigszins kan verbeteren en de implementatie van vele kleine verbeteringen kan het ultieme potentieel van High Resolution Streaming Networks ontketenen. Bonn NX is het hoogtepunt van alles wat ze hebben geleerd over het ontwerpen van Audio-Grade netwerkswitches: het levert de hoogste geluidsprestaties die momenteel beschikbaar zijn.

Unieke en geavanceerde ontwerpen

• Acht rijkelijk vergulde Gigabit Ethernet-poorten zijn voorzien van kritisch uit elkaar geplaatste poorten die zijn berekend om mogelijke signaalinterferentie te minimaliseren.
• Toonaangevende Radar-Grade interne schakelende voedingsmodule, een technologie die exclusief is voor geluidsgevoelige akoestische apparatuur.
• Perfect getimede gegevensoverdracht.
• TCXO (Temperature Compensation Crystal Oscillator) verlaagt netwerklatentieproblemen en jittereffecten aanzienlijk.
• Het gloednieuwe chassisontwerp bestaat uit twee lagen van verschillende, zorgvuldig gekozen materialen: de binnenlaag is van gegalvaniseerd staal en de buitenlaag is van een dikke, hoogwaardige aluminiumlegering. Deze extravagante constructie maximaliseert de afscherming en controle van wervelstromen en dempt trillingen en geluid. Het gestroomlijnde, moderne ontwerp voegt een grote esthetische aantrekkingskracht toe, waardoor Bonn NX een functioneel audiokunstwerk wordt.

Geavanceerde optionele opties voor serieuze audiofielen

• 12V DC-voedingsaansluiting omzeilt de interne schakelende voedingsmodule, waardoor aansluiting op een externe lineaire voeding (Forester) mogelijk is voor een aanzienlijke prestatieverbetering.
• Vergulde aardingsaansluitklem zorgt voor verdere ruisonderdrukking.
• Met de LED-lichtschakelaar kunnen gebruikers de poortstatusindicator uitschakelen.
• Toonaangevende klokontvangstmodule maakt externe klokinvoer mogelijk.

Klok en stroomcircuit

• TCXO-klok (25 MHz): Elimineert vreemde frequenties en genereert een puur en nauwkeurig kloksignaal. Uiterst nauwkeurige, ultralage faseruissignaaluitvoer als klokbron voor ons Ethernet-switchsysteem.
• Stroombroncircuit voor TCXO-klok: maakt gebruik van meertraps stroomfiltertechnologie, verwijdert overspraak en ruis op verschillende frequenties van 10 MHz, 100 MHz en 1 GHz en voert gezuiverd vermogen naar de TCXO-module.
• Stroombroncircuit voor schakelsysteem: Ultra-low-noise spanningsregelaarcircuit, geschikt voor het verwerken van een breed dynamisch bereik. Beschikt over een zeer efficiënt circuitontwerp en een snelle responstijd. Aangedreven door de TPS56623x-serie die onder ALLE belastingsomstandigheden een lagere uitgangsrimpel behoudt.
• AC-stroomfiltercircuit: Common-mode-smoorspoelcircuit met hoge isolatie voor AC-voedingsingang voorkomt geluidsoverlast van AC-stroombronnen zoals andere op het netwerk aangesloten apparaten of voedingssystemen.
• Exclusieve, op maat gemaakte Silent Angel-voedingsmodule: AC-naar-DC-voedingsmodule met breed dynamisch bereik. Stabiel, ruisarm, veilig beveiligingscircuit, goed afgedekt door een aluminium koellichaam.
• Sluit aan op de optionele lineaire voeding. DC Jack voor externe 12V DC LPS.
• Ontvangst van de externe klokinvoerpoort (verguld, op 25 MHz).
• Keuzeschakelaar interne/externe klok.

Trillingsdempende isolatoren

De Silent Angel's Resonance Control Feet is gemaakt van massief, zeer zuiver roestvrij staal en dempt mechanische energie van zowel interne als externe bronnen, waardoor mechanische en elektrische ruis, statische elektriciteit, enz. worden verminderd. Het resultaat is een verbeterde dynamiek en een hogere resolutie van fijne details.

Radar Grade schakelvermogen
Toonaangevende interne voedingsmodule ondersteunt zeer nauwkeurige systeemfuncties

Ruisonderdrukking
Onze zeer doorlatende EMI-absorber elimineert elektrische ruis

Vergulde LAN-poorten
Levert het zuiverste en meest stabiele signaal aan uw apparaten met rijkelijk vergulde RJ45-connectoren

Vergulde aardingsklem
Biedt een speciale verbinding met aarde voor vermindering van stroomruis

Schakelbare LED-verlichting
Door de gebruiker te selecteren schakelaar om de statuslampjes van de poort aan of uit te laten terwijl u van uw muziek geniet

TCXO - Kloksignaal
Zeer nauwkeurige klok vermindert netwerklatentieproblemen en jitter

Ontworpen voor HD-muziekstreaming

De Bonn NX creëert een speciale HiFi-zone om uw audioapparaten effectief te isoleren van ander digitaal verkeer, waardoor ruis wordt geëlimineerd en gegevens met extreme timingnauwkeurigheid worden verzonden. Het implementeren van een geïsoleerd "netwerkecosysteem" voor audio elimineert achteruitgang door de storm van netwerkinterferentie en latentieproblemen die worden veroorzaakt door bandbreedte-intensieve activiteiten van pc's en andere aangesloten apparaten.

Exclusieve Clock Module, TCXO: Silent Angel's TCXO (Temperature Compensation Crystal Oscillator) is nauwkeuriger dan de Crystal Clocks in andere netwerkswitches, waardoor latentieproblemen en jitter-effecten worden verminderd.

Verbetering van het jittereffect: vervorming is een veelvoorkomend bijproduct van het verzenden van hoogfrequente netwerkpakketten. Bonn NX verlaagt jitter tot 369ps, terwijl typische schakelaars aanwezig zijn op 705ps.

Geoptimaliseerd voor muziektoepassingen met hoge resolutie
Geoptimaliseerd voor Roon-infrastructuur; bijvoorbeeld ondersteuning van een netwerk bestaande uit Rhein Z1 als een Roon Core-server of Munich M1 als een Roon Ready-speler.
Geoptimaliseerd voor streamingdiensten met hoge resolutie zoals Tidal, Qobuz, Spotify en meer.
Geoptimaliseerd voor het afspelen van muziekcollecties van NAS (Network Attached Storage). Werkt goed met meerdere merken, waaronder QNAP, Synology, WD NAS.

Verdere optionele upgrades

Krachtbron
Sluit Bonn NX aan op Silent Angel's Forester F2 lineaire voeding (die dubbele 12 volt DC-uitgangen levert) om de vermogensafgifte en stabiliteit verder te verbeteren.

Externe klokingang
Silent Angel creëerde de Genesis GX als de ultieme audiofiele Word Clock: til je systeem naar een hoger niveau met Genesis!

Productspecificatie

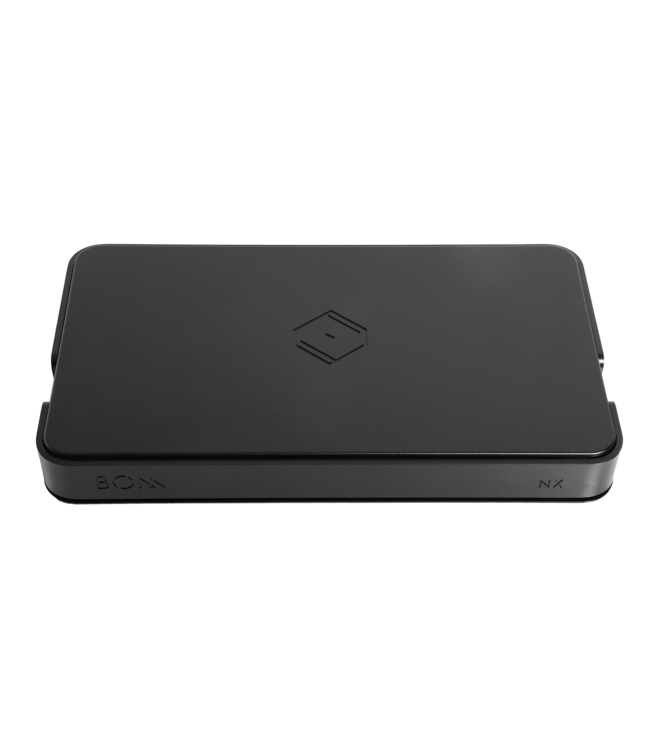

• Beschikbare kleuren Zwart, Zilver
• Voedingsingang IEC (AC) 100-240V, 50/60Hz; (DC) 12V/1A (5,5 mm x 2,5 mm aansluiting)
• Ethernet-poort Vergulde 1GbE RJ45-poort x 8

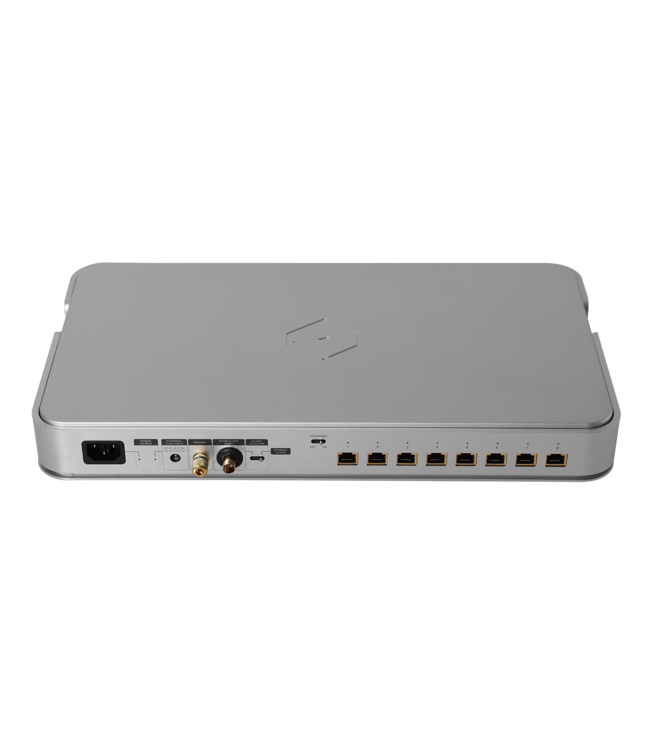

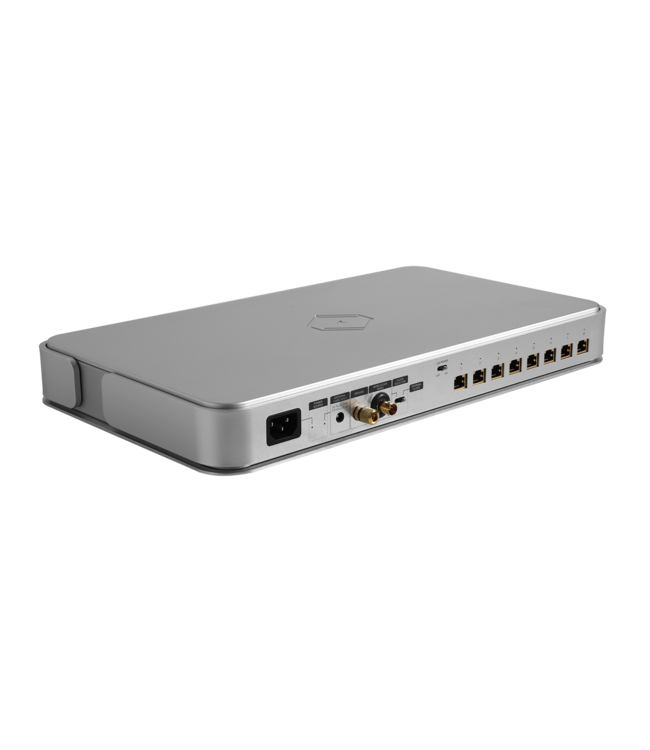

• Interface: Klok ingangsschakelaar x 1 (extern/intern) - BNC-interface 25MHz externe Word Clock - Silent Angle gespecialiseerde TCXO-klokmodule; LED-indicatorschakelaar LAN-poort x 1 - Regel de aan/uit-status van de LAN-poort-LED; Aardingspoort x 1 - Maak verbinding met een gronddoos om de signaalkwaliteit zuiverder en nauwkeuriger te maken zonder interferentie
• LED-indicator: Wisselstroom-LED (groen) x 1; Gelijkstroom-LED (groen) x 1; Status-LED LAN-poort x 8 - Licht aan wanneer gekoppeld; Flits wanneer het actief is - Groen: 1000 Mbps; Oranje: 100 Mbps
• Temperatuur In bedrijf: 32 ~ 86 °F (0 ~ 30 °C); Opslag: -4 ~ 158 °F (-20 ~ 70 °C)
• Vochtigheid In bedrijf: 10% ~ 90% RH (niet-condenserend); Opslag: 5% ~ 95% RH (niet-condenserend)
• Afmetingen 439 (B) x 63 (H) x 250 (D) mm
• Gewicht 6,4 kg
