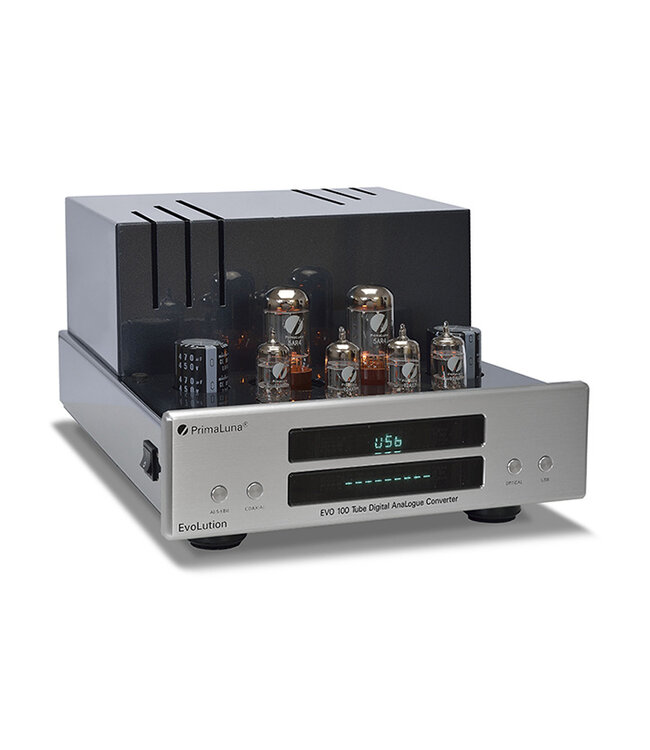

PrimaLuna D/A Converter EVO 100-d

Functies
- Digitale USB-ingang
- Dubbele ringkern transformatoren
- Premium uitgangstransformatoren
- SuperTubeClock
- SuperTubeClock
- Dual Mono-topologie
- AC-offsetmoordenaar
- Vacuümbuis gerectificeerd
- Point-to-Point-bedrading
- Premium-onderdelen

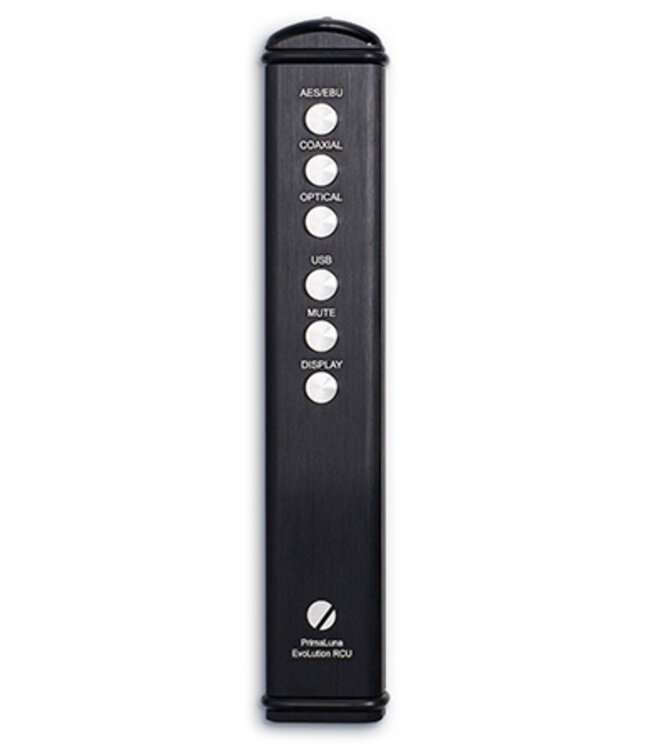

- Afstandsbediening
- 24bit/192kHz Upsampling: Burr Brown SRC4192
- Premium DAC: Burr Brown PCM1792A

Introductie van 's werelds eerste op buizen gebaseerde dataklokapparaat: de SuperTubeClock
Door een geluidsarme mini-triode-vacuümbuis in de digitale klok op te nemen, biedt dit gedurfde ontwerp een enorm superieure resolutie, het ophalen van details, verbeterde helderheid, meer definitie en detail van boven naar beneden.

AC-OFFSET-KILLER
AC Offset Killer gaat over kippenvel. Degenen die je krijgt als er muziek uit een achtergrond komt die zo stil is dat je tegen jezelf zou kunnen zeggen: "Hoe is dit mogelijk?" PrimaLuna windt haar eigen massieve ringkerntransformatoren op maat op met weinig brom en EMI. Maar ze wilden meer. Hun technici hebben de AC Offset Killer ontworpen om het transformatorgeluid te verlagen naar een plek waar geen enkele andere fabrikant van droomt, ongeacht hoe slecht uw elektriciteit is. Het resultaat? Gevoel voor ruimte. Textuur. De resonantie van een akoestische gitaar of vioolsnaar die eindeloos lijkt voort te duren. De AC Offset Killer zal je verbazen.

Premium-onderdelen
Eersteklas onderdelen, waaronder koppelingsdoppen van polypropyleen, triple pi-voedingsfilters, op maat ontworpen scheidingstransformatoren die de analoge en digitale apparaten scheiden, wat resulteert in verminderde signaalverslechtering en verbeterd geluid van boven naar beneden. Veel DAC's wegen tien pond of minder. De EVO 100 Tube DAC weegt bijna 29 pond!

Point to Point-bedrading
Je geeft veel geld uit aan interconnects. Dus waarom zou het signaal rechtstreeks van de RCA-aansluitingen of luidsprekeraansluitingen naar printplaten gaan met kopersporen die zo dun zijn dat je ze nauwelijks kunt zien? Wat is daar high-end aan? PrimaLuna maakt gebruik van Point to Point-bedrading op alle producten. Het hele signaalpad, inclusief weerstanden en condensatoren, is door een vakman nauwgezet met de hand bedraad met zware kabels.

Dual Mono-topologie
Per kanaal speciale buizen. Hoewel het prima is om een enkele buis als buffer voor beide kanalen te gebruiken en te beweren dat je DAC "buis" is, kan het niet worden vergeleken met het PrimaLuna-ontwerp en wat het doet voor de muziek.

Vacuümbuis gerectificeerd
Vacuümbuis gelijkgerichte voeding bevat elf afzonderlijke regelcircuits voor de voeding. Buisrectificatie is synoniem met organisch geluid, vooral in vergelijking met DAC's die bekend staan als klinken als "een computer".

USB digitale ingang
Dankzij de digitale USB-ingang kunt u uw computer gebruiken voor het opslaan en afspelen van uw muziek met alle voordelen van functies zoals afspeellijsten en eenvoudigere toegang tot uw hele muziekbibliotheek. In plaats van gewoon een USB-ingang toe te voegen als bijzaak, zochten de technici van PrimaLuna eindeloos naar de best klinkende USB-interface die ze konden vinden. De USB-ingang zet het met jitter gevulde digitale USB-signaal om in S/PDIF, waardoor de kwaliteit van het digitale signaal drastisch wordt verbeterd voordat het de SuperTubeClock bereikt. Deze USB-ingang is een echte digitale ingang met hoge resolutie.

Ons digitale verschil: de SuperTubeClock™
Dit is waar de magie gebeurt... de SuperTubeClock™ vervangt de solid-state oscillator die normaal gesproken in een DAC wordt aangetroffen door een mini-triode-vacuümbuis. Door een buis te gebruiken, hebben we de hoeveelheid jitter en ruis aanzienlijk verlaagd, wat resulteert in een superieure weergave van details. Dit levert op zijn beurt superieur detail en dynamiek op van boven naar beneden, en verbeterde algehele muzikaliteit. Eerst een opmerking over de buis zelf: de buis is een zeer robuuste Russische militaire triode met een lange levensduur, speciaal ontworpen voor oscillatiedoeleinden... wat hier zijn functie is. Het loopt zeer conservatief, dus de levensverwachting is ongeveer 5 tot 10 jaar bedrijfstijd. De kleine glazen omhulling garandeert een zeer lage microfonie. Triodebuizen zijn inherent geluidsarme apparaten en bij correct gebruik extreem lineair. Dit betekent dat de oscillatiefrequentiegolf die het produceert zeer zuiver en schoon is. De ruis in de zijbanden, van 10 Hz tot 100 kHz aan weerszijden van de oscillatiefrequentie, is extreem laag. Dit is het belangrijke spectrum voor audio. Alles daaronder en daarbuiten kan worden genegeerd. Wanneer u de ingangen opnieuw klokt, verschijnt alle ruis die hier wordt gegenereerd ongefilterd en onverzwakt aan de ingang van de conversiechip en injecteert het jitter, dat vanaf dat moment een niet te onderscheiden onderdeel is van de digitale audiostream. Geen enkele schoonmaakbeurt zal dit geluid ooit kunnen verwijderen zodra het dit punt heeft bereikt; het is onderdeel geworden van het audiosignaal. Deze ruis "meerijdt" op het audiosignaal, dus je hoort het niet als ruis, maar als uitsmeren van noten en maskeren van detail. Er is een kenmerkend verlies aan dynamiek, tonale zuiverheid, inter-transiënte stilte en gevoel voor timing. We noemen dit "ruismodulatie". Daarom is de lage ruis, vooral in de 10Hz-100kHz zijbanden van de oscillator, zo cruciaal.

Nogmaals: onder en buiten deze frequentie-extremen is triviaal, omdat het de audio niet zal beïnvloeden en de analoge uitgangen niet zal bereiken. Wanneer de klok wordt gebruikt om de DAC-chip te klokken, doet zich een vergelijkbare situatie voor als hierboven beschreven: de ruis verschijnt op de plaats waar de digitale audiostroom wordt omgezet in opeenvolgende stappen in een trapgolf, die het analoge audiosignaal vertegenwoordigt. Elke stap moet PRECIES 1/441000ste, 1/96000ste, 1/176400ste of 1/192000ste zijn. Het geïnjecteerde geluid introduceert een afwijking in de tijd die de exacte replica is van dat geluid. Dit betekent dat het audiosignaal aan de uitgangen van de DAC-chip de ruis meedraagt, wederom als een inherent onderdeel van het signaal. Geen enkele hoeveelheid filtering zal de ruis verwijderen zodra deze stap is bereikt. Opnieuw ervaren we die vegen en detailmaskering, met dat kenmerkende verlies aan dynamiek, tonale zuiverheid, tussentijdse stilte en gevoel voor timing. Hier zie je hoeveel zin het heeft om ZOWEL de ingangen als de DAC-chip opnieuw te klokken. De oscillatiefrequentiegolf die een buis produceert, is een sinusgolf. Dat is niet goed: het moet worden omgezet in een blokgolf. Dit is een zeer delicate procedure: wanneer de stijgende en dalende flanken van een blokgolf niet steil genoeg zijn, bestaat er een bepaald venster waarin de daadwerkelijke overgang van de databit niet exact in de tijd is gedefinieerd. Het laat ruimte om te laat of te vroeg te zijn. Dit is een deels willekeurig proces en deels afhankelijk van de omgevingsomstandigheden; zoals variaties in de voedingsspanning, grondruis, inherente CMOS of chipoverspraak in de decoder of DAC-chip, enz. Al deze timingvariaties zijn ruis en worden jitter van verschillende bronnen genoemd. Hoe steiler de randen, hoe preciezer het overgangsmoment zal zijn, wat resulteert in minder ruis (jitter). Wanneer een klok een zeer stabiele frequentie produceert met zo'n lage jitter, zal er een nauwkeurigere weergave zijn van de originele analoge golfvorm van de muziek. Hier zijn een paar echte SuperTubeClock™-foto's van wat het kan doen: experts zullen ze zeker waarderen. Geen enkele andere commerciële klok op aarde zal een blokgolf produceren zoals deze. Elke blokgolf hieronder wordt gemeten op een Philips PM3295A analoge 400MHz oscilloscoop met behulp van LeCroy 10:1 sondes. Deze sondes verzwakken het signaal met een factor 10, om het te testen apparaat niet te belasten met enige belasting, resistief of capacitief. Dus de verticale resolutie op het beeld van de scoop moet met 10 worden vermenigvuldigd. Als u bijvoorbeeld ~0,1V ziet, meet het in werkelijkheid ~1V(AC). De SuperTubeClock™ genereert een blokgolf op 8,4672 MHz. De verticale helling wordt gemeten bij ~500mV (elke zwarte horizontale lijn stelt 500mV voor, geteld van boven naar beneden). De verticale piek-tot-piek beweging van de blokgolf bij deze frequentie is 3,5 volt, wat uitstekend is. Elke zwarte verticale lijn die van links naar rechts gaat, vertegenwoordigt 10 nanoseconden. Hoe sneller een klok van piek naar piek kan gaan, hoe beter. Vierkante golven presenteren zich meer en meer als sinusgolven naarmate je hoger komt in frequentie. Dus een golf van 8,4672 MHz zoals die hierboven is nog steeds herkenbaar als een blokgolf, maar als we de 42,2 MHz naderen, wordt een blokgolf meestal bijna volledig afgerond en verschijnt hij als een sinusgolf. Naarmate een blokgolf begint af te ronden, betekent dit dat de timing van de digitale transmissies onzekerder is geworden, waardoor meer ruis en jitter kunnen worden geïntroduceerd die vervolgens aan de DAC worden gepresenteerd. Hier zien we de blokgolf die wordt gegenereerd door de SuperTubeClock™ op 42,2 MHz. Zoals je kunt zien, heeft de blokgolf nog steeds een zeer waarneembare vierkante vorm. Dit betekent dat de klok ZEER snel is, waardoor er zeer weinig tijd overblijft om jitter en ruis te introduceren die de geluidskwaliteit kunnen verstoren, zoals hierboven vermeld. Kijk goed naar de afbeelding links (klik om te vergroten). Elke zwarte verticale lijn die van links naar rechts loopt, vertegenwoordigt 5 nanoseconden. De tijd die de helling nodig heeft om van de bovenste balk naar de onderkant te gaan, neemt ongeveer 1/3 van dat zwarte vierkant in beslag, wat ongeveer 1,67 nanoseconden is. Denk er eens over na.. dat is 1,6 MILJARDEN van een seconde. Elke zwarte horizontale lijn in deze meting vertegenwoordigt ~1V van boven naar beneden. Net als in de eerste golf hierboven, is het piek-tot-piekbereik bij 42,2 MHz ongeveer 3,6 volt, wat opnieuw uitstekend is. Dit soort snelheid is cruciaal om nauwkeurigheid bij het ophalen van details te garanderen. Dit introduceert op zijn beurt minder ruis en jitter, wat resulteert in betere overgangen, meer helderheid, verbeterde dynamiek en een pure, muzikale tonaliteit.

Specificaties

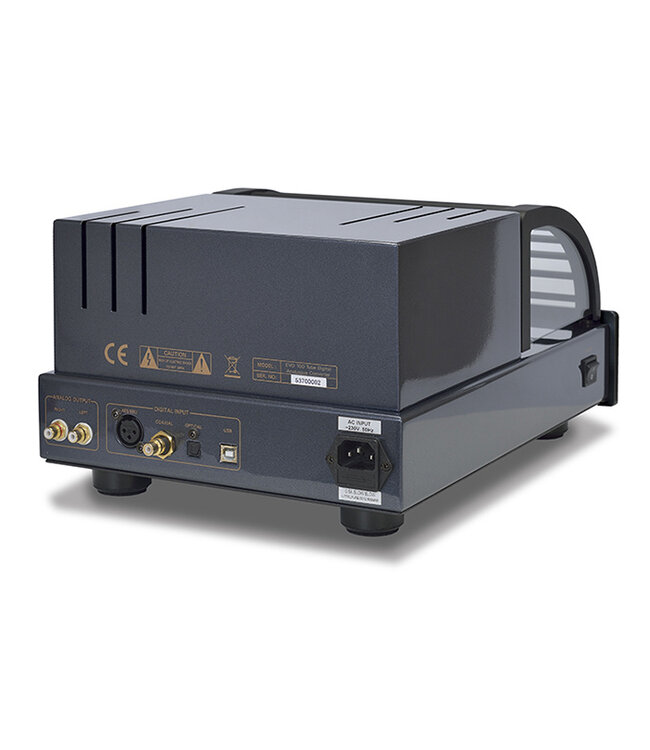

- Ingangen: USB, AES/EBU, coax, optisch
- Uitgangen: Stereo RCA
- PCM (alle ingangen): 16bit-24bit, 44.1kHz-192kHz, DSD (USB)
- DSD (andere ingangen) DSD64-DSD128 (DoP), DSD64 (DoP)
- DAC: TI (Burrbruin) PCM1792A
- 24bit/192kHz Upsampling: TI (Burr Brown) SRC4192
- Buisaanvulling: 2 - 12AX7, 2 - 12AU7, 2 - 5AR4
- Afmetingen (B x H x D): 28 x 19 x 40 cm
- Gewicht: 13 kg
