Ortofon Step-Up Transformator ST-70

De ST-70 step-up transformator met bewegende spoelen is speciaal gemaakt voor veeleisende audiofielen en muziekliefhebbers. De ST-70 combineert de beste componenten met techniek van wereldklasse, voor een ongeëvenaarde geluidsweergave.

- Dubbele mono step-up transformator
- Interne jumpers voor versterking en impedantie
- Vergulde RCA connectoren met Teflon isolatie
- Minimale interne bedrading, printplaat van hoge kwaliteit
- Uitstekend afgeschermd door Mu-Metal blik en metalen kast
- Transformatoren gemaakt voor Ortofon door Lundahl-transformatoren

De Ortofon ST-70 gereserveerd voor de veeleisende audiofielen en muziekliefhebbers. De ST-70 combineert de fijne componenten samen met techniek van wereldklasse, voor een ongeëvenaarde geluidsweergave. Beginnend met hoogwaardige Lundahl™-transformatoren, omgeven door een gespecialiseerde mu-metalen afscherming, kunnen luisteraars er zeker van zijn dat elk detail in een complexe reeks noten wordt gereproduceerd met uiterste zuiverheid, zonder interne en externe storingsbronnen. Deze twee items gecombineerd maken de ST-70-transformator tot een van de stilste, meest onthullende transformatoren. De ST-70 heeft een dubbel mono-ontwerp en biedt discrete circuits voor elk kanaal, wat resulteert in het elimineren van overspraak en mogelijke vervormingen. Dit resulteert in een schonere, helderdere weergave met aanzienlijk meer stereobeeld. Ongeacht de compositie die wordt gespeeld, de uitgebreide stereoscheiding van de ST-70 zorgt voor levensecht realisme en een nauwkeurige toonbalans zonder kleuring.

Om de signaalverslechtering verder te minimaliseren en de signaalstroom te maximaliseren, is de ST-70 ontworpen met hoogwaardige industriële PCB's. Bovendien zorgen vergulde RCA-aansluitingen met Teflon-isolatie voor een optimale geleiding voor gebruik met hoogwaardige verbindingen. Intern is de unit geassembleerd met een absoluut minimum aan interne bedrading, waardoor de absolute signaalintegriteit behouden blijft. ST-70 blijft compatibel met de meeste Moving Coil-cartridges met interne jumpers die twee versterkings-/impedantie-opties bieden. Dit biedt audiofielen een brede flexibiliteit met behoud van een strakke esthetiek.

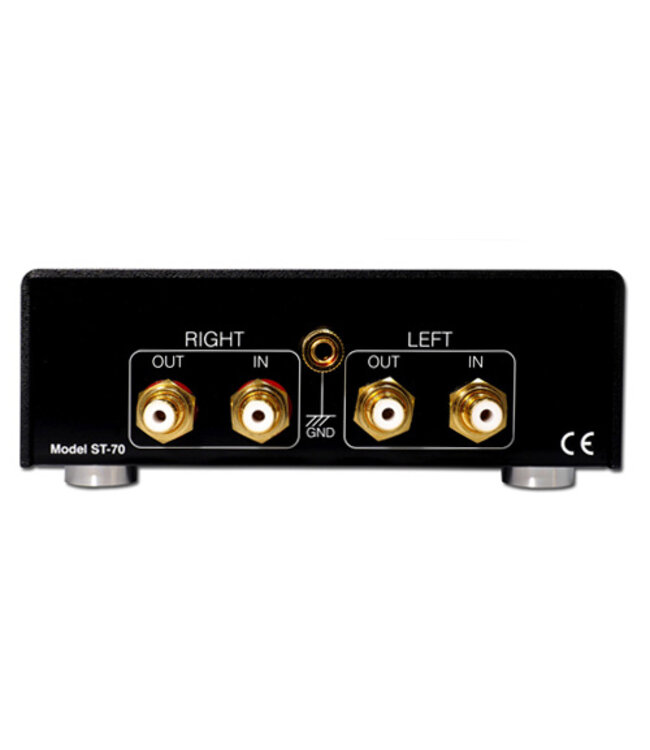

Eindaansluitingen
Om de signaalverslechtering verder te minimaliseren en de signaalstroom te maximaliseren, is de ST-70 ontworpen met hoogwaardige industriële PCB's. Bovendien zorgen vergulde RCA-aansluitingen met Teflon-isolatie voor een optimale geleiding voor gebruik met hoogwaardige verbindingen. Intern is de unit geassembleerd met een absoluut minimum aan interne bedrading, waardoor de absolute signaalintegriteit behouden blijft.

1. Uitgangsaansluiting voor RCA-stekker voor rechterkanaal
2. Ingangsaansluiting voor RCA-stekker voor rechterkanaal
3. Grote aardklem
4. Uitgangsaansluiting voor RCA-stekker voor linkerkanaal
5. Ingangsaansluiting voor RCA-stekker voor linkerkanaal

De ST-70 toepassingen
De ST-70 blijft compatibel met de meeste Moving Coil-cartridges door interne jumpers te gebruiken om te kiezen tussen twee versterkings-/impedantie-opties. Dit biedt audiofielen een brede flexibiliteit met behoud van een strakke esthetiek. De ST-70 transformator is een perfecte partner voor de Cadenza-serie.

Waarom een transformator gebruiken?
Aangezien de uitvoer van MC-cartridges laag is, is een hogere versterking vereist om deze te gebruiken, zoals die wordt geleverd door Step-up bewegende spoeltransformatoren of MC phono-voorversterkers. Hoewel beide apparaten aan deze eis voldoen, zijn beide fundamenteel verschillend in functie en geluidskarakter. Dit is waar Step-up bewegende spoeltransformatoren vaak als superieur worden gezien; ze zijn volledig passief en bieden uitzonderlijke geluidsprestaties en geluidskwaliteit.

Technische gegevens Configuratie A
- Aanbevolen patroonimpedantie 5-50 Ω
- Gain 24 dB bij 1 kHz
- Frequentiebereik 10 Hz - 100 kHz ± 1 dB
- Aanbevolen belasting 47 KΩ // 200 pF

Technische gegevens Configuratie B
- Aanbevolen patroonimpedantie < 10 Ω
- Gain 30 dB bij 1 kHz
- Frequentiebereik 10 Hz - 80 kHz ± 1 dB
- Versterking en frequentierespons bij aanbevolen belasting 47 kΩ / 200 pF

- Trafo uitgangsbelasting 47 kΩ // 200 pF
- Afmetingen: 58 mm (B) x 135 mm (H) x 150 mm (D)
- Gewicht: 1.233 kg
