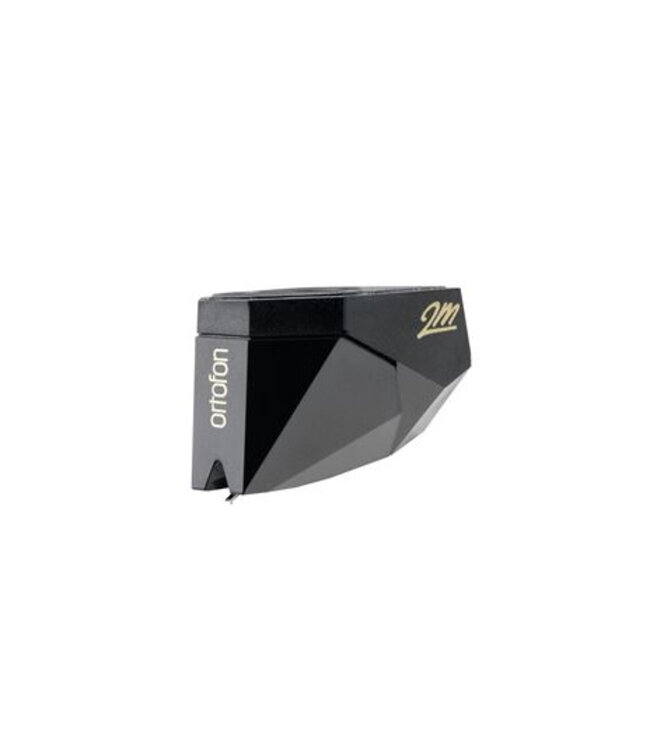

Ortofon MM Element 2M Black

Geïnspireerd door de facetten van een diamant heeft de Deense ontwerper Møller Jensen de 2M Series vormgegeven. Deze serie van MM elementen bestaat uit de 2M Red, Blue, Bronze en Black uitvoeringen die allen zonder kleuring in weergave zo precies mogelijk de groef in het vinyl uitlezen. De Red is het instapmodel en de Black is het topmodel van de 2M Series.  Recent zijn 2 modellen voor de weergave van 78 toeren grammofoonplaten (2M78) en mono langspeelplaten (2M Mono) toegevoegd.  De naalden zijn te vervangen. De 2M Verso varianten zijn speciaal voor toonarmen en headshells waarbij het element van onderaf wordt bevestigd. De Verso modellen worden bovendien geleverd met een extra inbouwset voor Thorens™ headshells met afwijkende schroefmaat (2 mm).

Met uitzondering van de naald is de techniek van 2M Red en 2M Blue identiek. Hierdoor is het mogelijk een 2M Red op te waarderen tot een 2M Blue. Dit alleen door de naald te vervangen. De techniek van de Bronze en Black is ook gelijkwaardig. Beiden zijn uitgerust met een Lexan DMX body met verzilverde OFC koper spoelen. Ook hier is opwaarderen mogelijk door slechts de naald te vervangen. Ook is het mogelijk om in alle 2M modellen tijdelijk de naald te vervangen voor een mono of 78 toeren naald. Het is wel van belang de naaldkracht aan te passen.

2M Black

De 2M Black is een opwaardering t.o.v. de 2M Bronze. De techniek is gelijk met toepassing van een spoel van verzilverd koper (OFC) en het gebruik van Lexan DMX voor de body. De verzilverde spoel levert meer doortekening in het hoog en het gebruik van Lexan maakt de body stijver wat de algehele prestaties ten goede komt. De naaldvorm is echter een z.g.n. naakte Shibata. Bij deze naaldvorm is de radius horizontaal nog vlakker (6 µm waar 8 µm bij Bronze). Het contactoppervlak aan de  zijkanten (lateraal) is groter (50 µm waarbij 2M Bronze 40 µm). Naast opnieuw klankmatige veranderingen biedt een Shibata het voordeel dat deze naald wat dieper in de groef aftast. En dat is vooral handig als de platencollectie wat ouder is. Je krijgt weer nieuwe platen....... Punt van aandacht bij een Shibata is dat de verticale afspeelhoek (VTA) goed afgesteld dient te zijn. E.e.a. wordt veelal bereikt door het instellen van een correcte armhoogte i.c.m. de juiste naaldkracht.

De naald van de 2M Black is een z.g.n. naakte diamant. Bij een naakte diamant wordt eerst een cilinder van diamant geproduceerd. Vervolgens wordt hieraan een naaldpunt geslepen. Vervolgens wordt de complete cilinder in de naalddrager (cantilever) gedreven. Bij een getipte diamant ( zoals in de 2M RED) wordt slechts een diamant puntje (tip) met de naalddrager verlijmd. Een naakte diamant mist een extra montagestap en is lichter (massa). Hierdoor verbeterd de kanaalscheiding en de frequentieweergave wordt evenwichtiger.

Specificaties
- Afgiftespanning bij 1000 Hz, 5cm/ sec.
Output voltage at 1000 Hz, 5cm/sec : 5,0 mV
- Kanaalgelijkheid bij 1000 Hz
Channel balance at 1 kHz : 1,0 dB
- Kanaalscheiding bij 1000 Hz
Channel separation at 1 kHz : 26 dB
- Kanaalscheding bij 15 kHz
Channel separation at 15 kHz : 15 dB
- Frequentie spectrum bij -3dB
Frequency range at - 3dB : 20-31.000 Hz
- Frequency weergave 20-20.000 Hz
Frequency response 20-20.000 Hz : + 2 / - 0 dB
- Aftastvermogen bij 315 Hz op aanbevolen naaldkracht
Tracking ability at 315Hz at recommended tracking force : 80 µm
- Dynamische compliantie, op de zijkant gemeten
Compliance, dynamic, lateral : 22 µm/mN
- Naaldvorm
Stylus type : naakt Shibata
- Naaldtip radius
Stylus tip radius : r/R 6/50 µm
- Toepasbare naaldkracht
Tracking force range : 1,4-1,7g (14-17 mN)
- Aanbevolen naaldkracht
Tracking force, recommended : 1,5 g (18 mN)
- Optimale afspeelhoek
Tracking angle : 20°
- Statische impedantie, DC weerstand
Internal impedance, DC resistance : 1,2 kOhm
- Interne inductie
Internal inductance : 630 mH
- Aanbevolen afsluitimpedantie
Recommended load resistance : 47 kOhm
- Aanbevolen capaciteit
Recommended load capacitance : 150-300 pF
- Eigen totaalgewicht
Cartridge weight : 7,2 g
