Luxman L-509Z - Geintegreerde Versterker

Introductie van het next-level “single-chassis separates”-concept van Luxman, waarbij ze het ideaal nastreven met een nieuwe, alles-in-één vlaggenschipversterker. Als premiummodel voor de nieuwe generatie uit de Z-serie is de L-509Z verder geëvolueerd dan het concept van een traditionele geïntegreerde versterker. Zowel de voorversterker- als de eindversterkersectie maken voor het eerst gelijktijdig gebruik van de nieuwe generatie versterkingsfeedback-engine “LIFES”. De volumeregeling wordt ondersteund door het nieuwe “LECUA-EX” verzwakkingssysteem dat de verslechtering van de geluidskwaliteit onderdrukt en een nauwkeuriger bedieningsgevoel realiseert. Het ‘single-chassis separates’-concept, dat streeft naar het ultieme op het gebied van geïntegreerde versterkers, bereikt nu ongekende prestaties. Ze streven de idealen van audio-enthousiasme na en combineren hun passie voor muziek met verbeterde technologie. De L-509Z, een nieuw hoogtepunt van LUXMAN's geïntegreerd versterkerontwerp.

De nieuwste versterkingsfeedback-engine van Luxman brengt muziek letterlijk tot leven met LIFES* versie 1.0
Door alleen de vervormde componenten terug te koppelen die worden gegenereerd tijdens de reis van het audiosignaal naar de eindversterkerfase, bereikt LUXMAN’s eigen ‘ODNF’-versterkingscircuit uitstekende statische eigenschappen en een natuurlijke geluidskwaliteit alsof het een ‘non-feedback’-systeem is. Tijdens de ontwikkeling van de M-10X vlaggenschip stereo eindversterker, gelanceerd in 2021, bleven de daar onderzochte technische concepten behouden en werd de circuitconfiguratie, die door jaren van verbeteringen zeer complex was geworden, volledig opnieuw ontworpen om “LIFES” voortreffelijke, hifi-weergave te realiseren en definieert een blauwdruk voor de versterkingsfeedbackmotor voor de volgende generatie componenten. De L-509Z is uitgerust met onafhankelijke LIFES-modules die gelijktijdig werken in elk van de volledig discrete voor- en vermogenssecties. De L-509Z is een pre-hoofdversterker die het ‘single-chassis separates’-concept waardig is, waarbij afzonderlijke kwaliteitseenheden in één enkel, elegant chassis zijn geïntegreerd en een verhoogd niveau van muzikaliteit en ongekende details heeft bereikt in vergelijking met andere versterkingscircuits. . Het uitgangsgedeelte maakt gebruik van drietraps Darlington bipolaire transistors in viervoudig parallelle push-pull-configuratie om een uitstekend uitgangsvermogen en bijna perfecte vermogenslineariteit te bereiken, vergelijkbaar met een stand-alone eindversterker, die 120W+120W ontwikkelt bij 8 ohm en 220W+220W bij 4 ohm. Het resultaat is een spectaculaire geluidskwaliteit met een overvloed aan energie.

*ODNF staat voor “Only Distortion Negative Feedback”
*LIFES staat voor “Luxman Integrated Feedback Engine System”.

Elektronisch gestuurde verzwakker LECUA-EX* met een uitgebreid rotatiemechanisme
Een voelbare, bevredigende volumeregelingsfunctie is essentieel voor audioversterkers. Om een eindversterker met vaste versterking te voeden met een muzikaal signaal op een niveau dat geschikt is om te luisteren, is nauwkeurige controle vereist om de spanning soepel te verzwakken terwijl de kwaliteit van de ingangsbron behouden blijft. LECUA, ontwikkeld door LUXMAN, is een elektronisch gestuurd verzwakkersysteem dat voor elk kanaal onafhankelijk een reeks hoogwaardige weerstanden met vaste waarde doorschakelt. Deze zijn netjes gerangschikt op het subsamenstel, afhankelijk van de positie van de volumeknop. Sinds de release van de C-1000f-controleversterker in 2006 ter herdenking van het 80-jarig jubileum van LUXMAN, wordt “LECUA1000”, dat op soortgelijke wijze in het versterkingscircuit integreert, in veel LUXMAN-producten gebruikt als een volumeregelsysteem dat de effecten van externe trillingen minimaliseert en veranderingen in de geluidskwaliteit over het hele werkingsbereik van de volumeregelaar en is ook bestand tegen verslechtering in de loop van de tijd. De L-509Z combineert een zeer nauwkeurige roterende encoder met een nieuw ontwikkeld gewogen rotatiemechanisme om de “LECUA-EX” te creëren, die een nog grotere betrouwbaarheid en een natuurlijk, hoogwaardig operationeel gevoel biedt. 88 fijne stappen van 0 tot 87 dB en een versnellingsinstelling voor de snelheid waarmee de volumeknop wordt gedraaid en een instelling voor lang indrukken van de afstandsbediening zorgen voor een comfortabele en grondige volumeregeling met minimale verslechtering van de geluidskwaliteit.

*LECUA-EX staat voor Luxman Electronically Controlled Ultimate Attenuator - Excellent eXperience

Sterk gereguleerde stroomvoorziening

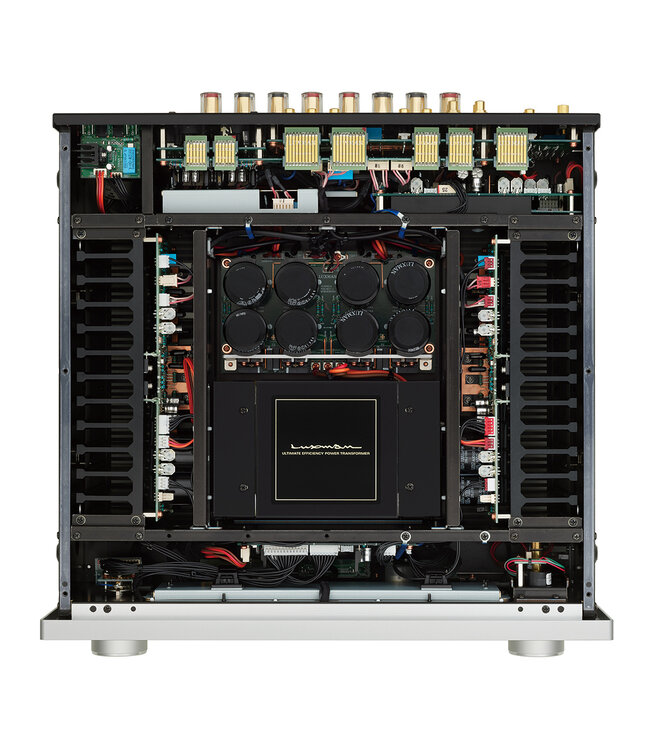

De L-509Z is uitgerust met de traditionele, zeer stabiele voedingscircuits van LUXMAN, met een op maat gemaakte, sterk gereguleerde 600 VA El-transformator en nieuw ontwikkelde filtercondensatoren met grote capaciteit (10.000 μFx 8).

Hoogwaardige phono-EQ
Het ingebouwde hoogwaardige phono-equalizercircuit, dat zowel MM- als MC-cartridges ondersteunt, beschikt over een nieuwe tweestapsversterkingsschakelaar om te kiezen tussen hoge en lage MC-instellingen om een breder scala aan MC-cartridges mogelijk te maken, waardoor de kwaliteit van het afspelen van vinyl wordt verrijkt. van zowel bediening als geluidskwaliteit. En er is nu een Mute-knop op het voorpaneel aanwezig.

3-bands toonregeling
Naast BASS en TREBLE is er een nieuwe MIDDLE-regelaar toegevoegd die effectief is in de frequentiebandbreedte van zang- en leadinstrumenten. LR-balans, rechte lijn, luidheid en andere functies zijn ook gemakkelijk binnen handbereik.

Originele technologie, speciale aandacht
Voor het hoofdaudiosignaalpad worden peel-coat-printplaten gebruikt, waardoor de negatieve effecten van de coatingfilm, die de geluidskwaliteit nadelig kunnen beïnvloeden, worden geëlimineerd. Er is unieke aandacht besteed aan elk detail, zoals de beeline-constructie, die circuits configureert om de kortst mogelijke route te volgen, en een niet-hoekig bedradingspatroon voor een soepele signaaloverdracht.

Transmissie met lage impedantie
Grote luidsprekerrelais met lage weerstand zijn parallel geschakeld om de aandrijfkracht van het substantiële voedings- en uitgangscircuit over te brengen. De interne, ultradikke kabel van 3,5 mm2 is rechtstreeks aangesloten op de luidsprekeraansluitingen om transmissie met lage impedantie te garanderen, waardoor een dempingsfactor van 330 wordt bereikt (stroominjectiemethode).

Hoogwaardig bovenpaneel met haarlijnafwerking
Het bovenpaneel is gemaakt van ultradik aluminium met een prachtige haarlijnafwerking. Grote ventilatiegaten worden zorgvuldig één voor één bewerkt om een efficiënte warmteafvoer te garanderen. De unit wordt ondersteund door vier grote isolatorvoeten gemaakt van gietijzer, waarbij hun dichtheidsgradiënt het hoofdchassis beschermt tegen ongewenste externe trillingen.

Grote VU-niveaumeter met naaldbeweging en 7-segment LED
Analoge VU-meters van het naaldbewegingstype zijn een traditioneel ontwerpstatement en kenmerken met trots de solid-state geïntegreerde versterkers van LUXMAN. De L-509Z is uitgerust met twee grote meters, helder verlicht door LED's, met gevoelige responskarakteristieken. Het nieuw meegeleverde LED-display met 7 segmenten tussen de linker en rechter niveaumeters geeft de huidige mate van verzwakking weer en is gemakkelijk zichtbaar vanaf de luisterpositie.

Koptelefoonuitgangen met aardisolatie
Naast de standaardaansluiting van φ6,3 mm is er een aansluiting van φ4,4 mm met onafhankelijke linker- en rechteraarding toegevoegd voor aangenaam hoofdtelefoonplezier. Het gebruik van een gebalanceerde hoofdtelefoon met kabel verbetert de L-R-scheiding en lokalisatie, waardoor de luisteraar wordt omringd met prachtig driedimensionaal geluid.

Hoogwaardige in-/uitgangsterminals
Originele RCA-aansluitingen met hoge regiditeit worden gebruikt voor LINE-1 en 2. Aparte in- en uitgangen voor systeemuitbreiding zijn voorzien van twee pre-uitgangen. Twee grote luidsprekeruitgangen met onafhankelijke aan/uit-schakeling maken bi-wire-connectiviteit mogelijk.

Ergonomische aluminium afstandsbediening
De substantiële, ergonomische afstandsbediening van aluminiumlegering kan ook compatibele LUXMAN CD-spelers bedienen die na 1996 zijn uitgebracht.

Specificaties

• Nominaal vermogen 120W + 120W (8Ω); 220W + 220W (4Ω)
• Ingangsgevoeligheid/ ingangsimpedantie PHONO (MM): 2,5mV/47kΩ; PHONO (MC-H): 0,3mV/100Ω; PHONO (MC-L): 0,1 mV/40 Ω; LIJN: 180mV/47kΩ; BAL.LIJN: 180mV/79kΩ; BELANGRIJKSTE IN: 1,1 V/47 kΩ
• Uitgangsspanning PRE OUT: 1V
• Frequentierespons PHONO: 20 Hz tot 20 kHz (±0,5 dB); LIJN: 20 Hz tot 100 kHz (binnen -3 dB)
• Totale harmonische vervorming 0,007% of minder (8Ω, 1kHz); 0,03% of minder (8Ω, 20Hz tot 20kHz)
• Signaal-ruisverhouding (IHF-A) PHONO (MM): 87 dB of meer; PHONO (MC-H): 70dB of meer; PHONO (MC-L): 62dB of meer; LIJN: 106dB of meer
• Volumeregeling LECUA-EX
• Versterking feedbackcircuit LIFES 1.0
• Uitgangsconfiguratie Bipolair 4-parallel push-pull
• Dempingsfactor 330
• Max. hoeveelheid toonregeling BASS: ±8dB bij 100Hz; HOGE TONEN: ±8dB bij 760 Hz; HOGE TONEN: ±8dB bij 10kHz
• Voeding 230V~(50Hz)
• Stroomverbruik 390W; 150 W (zonder signaal), 0,5 W (in stand-by)
• Externe afmetingen 440(B) x 193(H) x 463(D) mm knop aan de voorkant van 20 mm en terminal aan de achterkant van 37 mm inbegrepen in de diepte
• Nettogewicht 29,4 kg (hoofdeenheid)
• Accessoires Afstandsbediening (RA-17A); Stroomkabel
• Luidsprekeraansluiting: Ondersteunde Y-lug-aansluiting afmeting Breedte van onderdeel a: 16 mm of minder; Breedte van onderdeel b: 7 mm of meer * Er kan mogelijk geen verbinding worden gemaakt afhankelijk van de vorm van de Y-lug-aansluiting.
