IsoTek Stekkerdoos en Netfilter V5 Titan

Toen de oorspronkelijke Titan eind 2004 werd gelanceerd, zette hij een nieuwe standaard voor hoogvermogen reinigingssystemen. In 2005 werd hij door Hi-Fi News bekroond tot powercleaning-product van het jaar, en won hij ook vele andere internationale prijzen.

Het nieuwe V5 model biedt een extra derde uitgang en een nieuwe ‘System Link’-uitgang, waardoor meerdere IsoTek-apparaten kunnen worden aangesloten via de steraarde die elke referentie herleidt naar hetzelfde stopcontact in de muur. Het legendarische Titan Direct Coupled©-circuit is ook naar een nieuw niveau getild met een direct absoluut vermogen door een ruim 50% hogere koperdichtheid van de PCB, wat dichter bij het ideaal van nul Ohm komt. Dit verbetert het ampèrage enorm en vermindert de weerstand. Het nieuwe circuit biedt ook tweemaal zoveel inductantie met een 80% hogere stroomverwerkingscapaciteit. De overspanningsbeveiliging is ook verhoogd tot 153.000 A piekbelasting en 75.000 A continu. Dit is het meest robuuste overspanningsbeveiligingssysteem dat IsoTek ooit in dit model heeft gebruikt.

KENMERKEN

• Geschikt voor alle audio- en AV-systemen
• RFI-reductie 85dB (50 ohms standaard), terug naar 5Hz
• Geoptimaliseerde powercleaning-circuits verwijderen Common- en Differential Mode-netruis
• 3 onafhankelijke hogestroom uitgangen voor eindversterkers, subwoofers en actieve luidsprekers (16A)
• Eenvoudig te resetten RCBO-zekeringsysteem
• 153.500A overspanningsbeveiliging
• Volledig stergeaard netwerk
• Interne bedrading van massieve verzilverde Ohno Continuous Cast koperen kern met FEP virtueel luchtdiëlektricum
• SYSTEM LINK-uitgang voor uitbreiding van de uitgangen met behoud van een stergeaarde referentie

ONTWERP

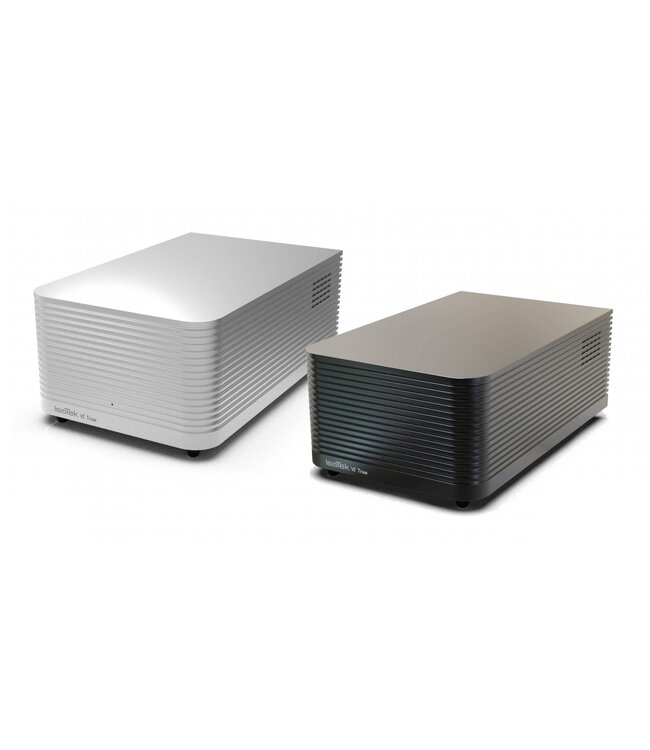

IsoTeks iconische Titan hoge stroom powercleaning-systeem is aanzienlijk verbeterd en heeft een opvallende restyling ondergaan. Het V5-model is niet alleen baanbrekend in zijn visueel ontwerp, hij lijkt wel gehouwen uit één enkel blok aluminium, maar bevat ook de laatste technische innovaties van een toonaangevend merk op het specialistische gebied van voedingssystemen voor audio en AV.

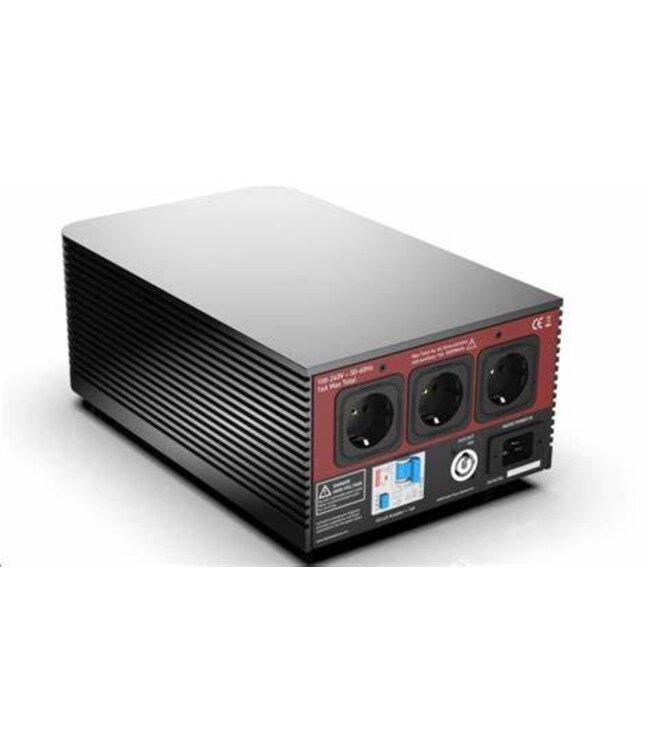

The V5 Titan is een speciale hoge stroom powercleaning- en distributiesysteem dat absoluut vermogen levert. Het product is 220 mm breed, 350 mm diep en 147 mm hoog. Hij beschikt over 3 onafhankelijke uitgangen, elk met zijn eigen speciale powercleaning-netwerk. Titan bestaat dus uit drie hoge stroom powercleaning-netwerken met een lage impedantie in één enkele, halfbrede behuizing. Zowel differential- als common mode-netruis worden enorm gereduceerd. Ook wordt kruisbesmetting van aangesloten componenten beperkt dankzij de meerdere netstroomreinigingsfasen voor elk stopcontact. De meeste netfilters voegen uitgangen samen, waarbij elk filter in serie werkt. Dit is niet ideaal, aangezien er kruisbesmetting door differential mode-netruis die ontstaat vanuit uw aangesloten elektronica van de ene naar de andere uitgang zal optreden.

De elektrische architectuur en het ontwerp van de V5 Titan zijn zeer hoogwaardig. Het PCB-ontwerp en de topologie zijn herzien en hij biedt nu een ruim 50% verbeterde ampèrage en een lagere weerstand. Unieke kritieke componenten (op maat) hebben betere algehele toleranties met betere inductantie en vermogen-handling. Het nieuwe circuit biedt twee maal zoveel inductantie, met een 80% hogere stroomgeleiding voor een opener geluidsbeeld, micro dynamiek en detail met een directere timing. Een drastische verbetering van de DCR (Direct Current Resistance) is door het gehele ontwerp doorgevoerd. Doel van IsoTek is namelijk om de gelijkstroomweerstand zo dicht mogelijk bij de ideale waarde van 0 Ohm te krijgen. Hierdoor overstijgen de prestaties van de V5 Titan die van haar voorgangers enorm.

Door de technologische verbeteringen kan de V5 Titan een volledig vermogen voor een ongelimiteerd stroomaanbod leveren, uiteraard binnen de gestelde grenzen en voorschriften van de energieleveranciers. Over het algemeen levert IsoTek voor eindversterkers of hoogvermogen elektronica een uitgang met een extreem lage impedantie en lage DCR, waardoor (binnen de concepten van stroomfiltering) elke mogelijkheid van stroombeperking volledig wordt uitgesloten en het dynamisch bereik wordt vergroot. Dit komt doordat de impedantie van de keten terug naar de energiecentrale veel groter is. Wanneer het vermogen vervuild is, wordt het dynamisch bereik kleiner. Dit is precies alsof het gezang van vogels dat wordt overstemd door al het verkeerslawaai. Het is niet zo dat het gezang van de vogels niet hoorbaar is, maar het wordt overstemd door onnodige achtergrondgeluiden.

De absolute vermogenscircuits van IsoTek bieden een grotere waargenomen dynamiek. Het dynamisch bereik in muziek is de verhouding tussen het luidste en het stilste geproduceerde geluid, in combinatie met een verlaagde ruisvloer, vermogensvergelijking of in andere woorden, dynamisch bereik. Om een hoge stroomsterkte en een buitengewoon lage weerstand op de printplaat te handhaven, wordt tot acht maal de algemene norm voor koper gebruikt voordat zuiver zilver wordt aangebracht.

Broncomponentenfilters kennen een matige hoeveelheid DCR om de filterontwerpen te ondersteunen. Deze DCR zorgt voor een betere scheiding tussen apparatuur en helpt daarmee tegen de enorme hoeveelheid Differential Mode ruis die door aangesloten apparatuur wordt geproduceerd.

Het V5-ontwerp is voorzien van een RCBO-zekeringssysteem van 16 A voor de drie hoge stroom contactdozen, die 3.680 W bij 230 V of 1.840 W bij 115 V leveren.

Dit zekeringsysteem is een aanzienlijke verbetering ten opzichte van een normale standaard zekering vanwege het contactoppervlak. Een standaard zekering moet door zijn elektrische functie een zeer dunne draad hebben, dit geldt ook voor dure audiofiele vergulde versies. Het IsoTek-zekeringsysteem biedt een minstens 1000 maal groter contactoppervlak, en een continu sterke verbinding.

KERP © (Kirchhoff’s Equal Resistance Path) zorgt voor een gelijke weerstand en een gelijke stroomtoevoer naar alle uitgangen. De interne bedrading is van de hoogste kwaliteit. Deze bestaat uit een zeer zuivere kern van Ohno Continuous Cast massieve verzilverde koperen strengen die ook een lage weerstand bij hoge ampèrage biedt. Vervolgens wordt een helix van gefluoreerd ethyleenpropyleen (FEP) rond de geleider gewikkeld, nog voordat een geëxtrudeerd FEP-diëlektricum de geleider beschermt, waardoor een virtueel diëlektricum van lucht (FDA) ontstaat. Deze constructie levert ongeëvenaarde prestaties en zorgt voor een ultiem intern stroomleveringssysteem met een zeer lage weerstand en uiterst hoge prestaties. Bovendien wordt een overspanningsbeveiliging van 81.000 A geboden, waardoor waardevolle apparatuur wordt beschermd via het unieke sequentiële en herhaalbare beschermingssysteem van IsoTek.

De interne bedrading van IsoTek-producten synergiseert met het aanbod van IsoTek-voedingskabels. Een belangrijk, maar vaak over het hoofd gezien aspect is namelijk het behoud van de gemeenschappelijkheid van ontwerp en materiaaleigenschappen van kabelbomen. Dit geldt zowel voor signaalvoerende kabels als voor het stroomkabelnetwerk.

V5 Titan is ook uitgerust met een System Link-aansluiting, waarmee meerdere units kunnen worden gekoppeld, met behoud van een stergeaarde referentie. Meerdere wandcontactdozen worden hierbij overbodig.

V5 Titan is een hoogwaardig, doch zeer functioneel ontwerp en is een uitstekende upgrade voor een compleet audiosysteem. De bekroonde Premier-voedingskabel van IsoTek wordt ook meegeleverd.

SPECIFICATIES

• AANTAL UITGANGEN 3 + System Link
• NETSPANNING 100-240V / 50-60Hz
• HOGE STROOM - 230V x3 (16A 3.680W totaal)
• HOGE STROOM - 115V x3 (16A 1.840W totaal)
• SYSTEM LINK x1
• OVERSPANNINGSBEVEILIGING 153.000A
• AFMETINGEN (B X H X D) 220 x 147 x 350mm
• GEWICHT 12kg
