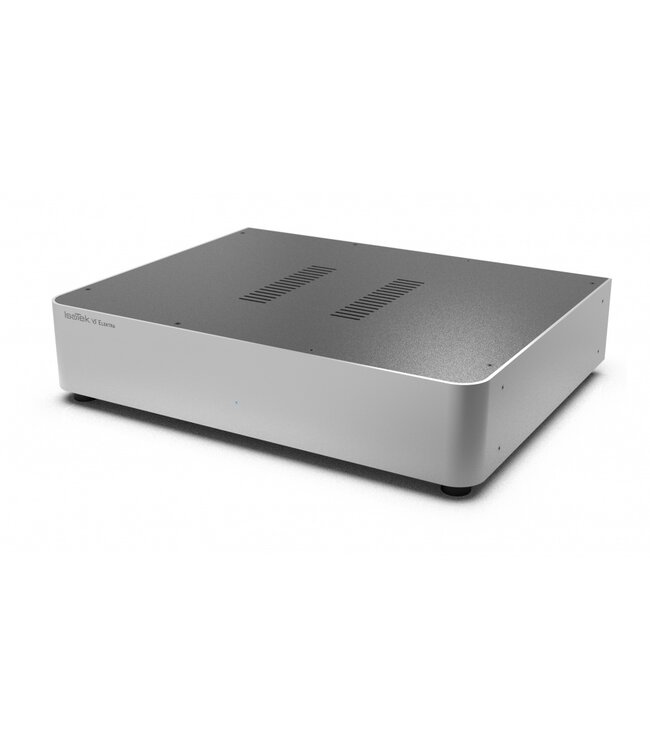

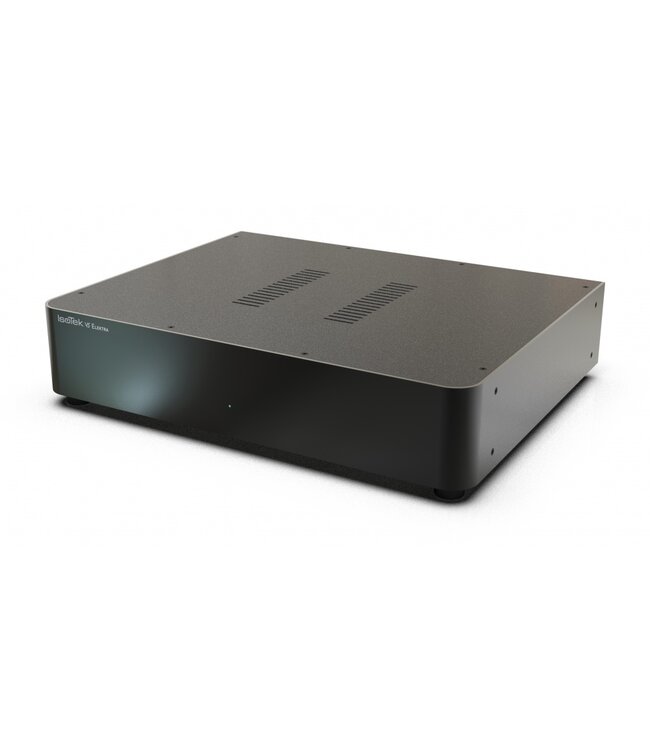

IsoTek Stekkerdoos en Netfilter V5 Elektra

De V5 Elektra brengt IsoTeks legendarische meervoudige en individuele reinigingsnetwerken voor elk stopcontact naar een nieuwe lagere prijsklasse. De V5 Elektra is dan ook de meest kosteneffectieve power cleaning-upgrade die er te koop is. Het nieuwe V5-model heeft direct vermogen in de aanbieding en een gelijkstroomweerstand die het ideaal van nul Ohm benadert. De beschermingsklasse is vier keer hoger dan minimaal vereist en verhoogd tot een piekbescherming van 67.500A. Dit zes-weg reinigingssysteem is in wezen zes afzonderlijke stroomreinigingssystemen in één behuizing!

KENMERKEN

• Geschikt voor alle audio- of AV-systemen
• RFI-reductie van 55dB
• 6 geoptimaliseerde power cleaning-circuits om Common en Differential Mode ruis vanuit het stopcontact te elimineren
• 4 onafhankelijke uitgangen voor broncomponenten (5A)
• 2 onafhankelijke hogestroom uitgangen voor eindversterkers, actieve subwoofers, actieve luidsprekers etc. (10A)
• Eenvoudig te vervangen zekering
• 67.500A piekbeveiliging, 32.500A continu
• Volledig stergeaard netwerk
• 6n zuurstofvrije verzilverde koperen geleiders met FEP diëlektricum
• SYSTEM LINK-uitgang voor uitbreiden uitgangen met behoud van stergeaarde referentie



ONTWERP
De V5 Elektra is IsoTeks nieuwe instapmodel power cleaning-systeem voor componenten met zes onafhankelijke uitgangen en zes afzonderlijke reinigingsnetwerken. De Elektra is 450 mm breed, 350 mm diep en 106 mm hoog. Hij is voorzien van twee hogestroomuitgangen (voor versterkers) die worden aangestuurd door een tweetraps hogestroomreinigingsnetwerk dat uit zowel een smoorspoel bestaat als een dubbel Pi-filterontwerp. Elk van de vier resterende middenstroomuitgangen (voor uw broncomponenten) is voorzien van vier onafhankelijke zestraps deltafilters. Deze geven bijna 20 dB vermogensreiniging bij 1 kHz (referentie 600 Ohm), wat oploopt tot bijna 40 dB bij 10 kHz, tien keer meer dan de aanbevolen norm. Tussen elke uitgang zijn nog eens vijf onafhankelijke filtertrappen geplaatst, gecombineerd met IsoTeks Adaptive Gating-systeem dat dubbel zo effectief is als dat van de EVO3 Aquarius. Dit is ontworpen om Differential Mode-kruisbesmetting tussen de verschillende uitgangen te voorkomen.

Feitelijk is Elektra dus zes stroomreinigingssystemen in één behuizing. De meeste stroomfilters van dit type verbinden de uitgangen met elkaar, waarbij ze elk in serie worden geschakeld. Dit is een inschattingsfout, omdat Differential Mode-ruis, veroorzaakt door de aangesloten belasting (uw audiocomponenten), de uitgangen onderling vervuilt. De elektrische architectuur met meervoudige stroomreinigingsnetwerken, één voor elke uitgang van de V5 Elektra, voorkomt dit en is daarom ongeëvenaard.

Zowel Differential- als Common-mode-ruis wordt drastisch verminderd. Ook kruisbesmetting van aangesloten componenten wordt tot een minimum beperkt dankzij toepassing van meerdere meertraps reinigingsnetwerken: één voor elke uitgang. De meeste netfilters verbinden de uitgangen met elkaar en zetten ze in serie. Dit is een vergissing, omdat de Differential Mode-ruis die door de aangesloten elektronica wordt veroorzaakt, een kruisbesmetting van de ene naar de andere uitgang zal veroorzaken.

De elektrische architectuur en het ontwerp van de V5 Elektra zijn in overeenstemming met IsoTeks hoge standaard ten aanzien van doelgericht ontwerpen. Het ontwerp en de topologie van de printplaat (PCB) bevat twee keer zoveel koper als de industriestandaard en is verzilverd om de stroomsterkte te verhogen en de weerstand te verlagen. Unieke kritische (op maat gemaakte) componenten hebben betere algehele toleranties met een verbeterde inductie en stroomverwerking ten opzichte van die van de EVO3-serie. Dit nieuwe circuit biedt tweemaal zoveel inductantie en 40% meer stroom in vergelijking met de EVO3 Aquarius. Dit leidt tot een opener en ruimtelijker klankbeeld, microdynamiek en meer detail met een directere timing. Ook de DCR (Direct Current Resistance) is in dit nieuwe ontwerp aanzienlijk verbeterd. Een van de doelstellingen van IsoTek is de DCR te verlagen, waardoor de prestaties dichter bij het nul Ohm-ideaal komen.

Dankzij deze technologische verbeteringen levert de V5 Elektra een een absoluut vermogen van 10A en een onbeperkte stroomafgifte (bijna 16A transient), in zoverre dit volgens de normen van het elektriciteitsbedrijf en de wet- en regelgeving binnen een 10A ontworpen product is toegestaan.

KERP © (Kirchhoff’s Equal Resistance Path) garandeert een gelijke weerstand en een gelijke stroomafgifte voor alle uitgangen. De interne bedrading is van de hoogste kwaliteit en bestaat uit een uniek 2 mm2 ontwerp met zuiver 6n zuurstofvrije koperen geleiders die elk afzonderlijk verzilverd zijn. Hierdoor bieden ze een lage weerstand en een hoge stroomsterkte. Een fluorethyleenpropyleen (FEP) diëlektricum met zeer lage diëlektrische weerstand wordt gebruikt om de geleiders te beschermen en een ideaal geleidercontact voor het interne stroomleveringssysteem te verzorgen.

Bovendien is de piekbeveiliging van de V5 Elektra verhoogd tot 67.500A, waardoor niet alleen het circuit maar ook uw waardevolle aangesloten apparatuur middels IsoTeks unieke sequentiële en herhaalbare beveiligingssysteem wordt beschermd.

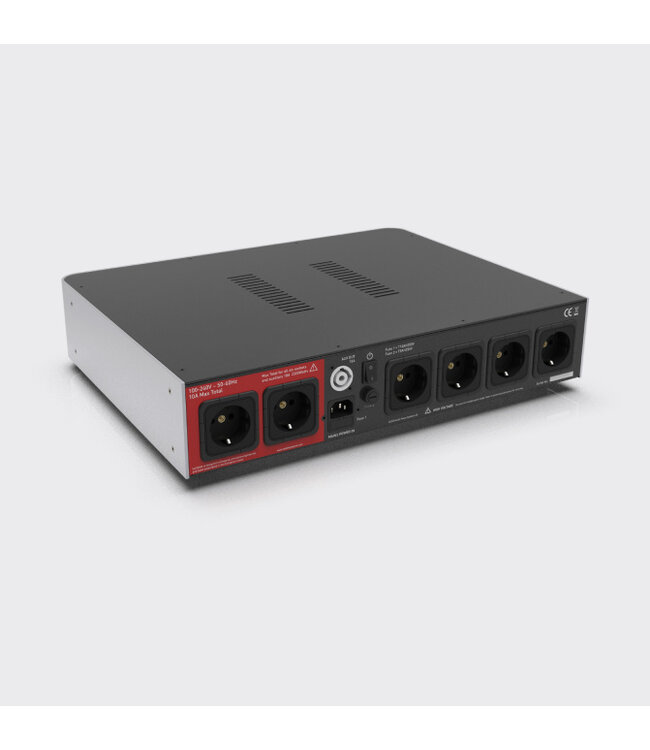

V5 Elektra bevat ook een System Link-uitgang, die ontworpen is om meerdere units op elkaar aan te sluiten, met behoud van een sterreferentie voor aarding, zodat meerdere wandcontactdozen niet nodig zijn.

De interne bedrading van IsoTek-producten werkt samen met de voedingskabels van IsoTek. Een kritisch, maar over het hoofd gezien gebied binnen audio is het handhaven van de gemeenschappelijkheid van ontwerp en materiaaleigenschappen door een audio bedradingsbundel, of het nu een signaalvoerende kabel of een stroomkabelnetwerk is.

SPECIFICATIES

• AANTAL UITGANGEN 6 + System Link
• NETVOEDING 100-240V / 50-60Hz
• MIDDENSTROOM - 230V x4 (5A 1.150W totaal)
• MIDDENSTROOM - 115V x4 (5A 575W totaal)
• HOGESTROOM - 230V x2 (10A 2.300W totaal)
• HOGESTROOM - 115V x2 (10A 1.150W totaal)
• SYSTEM LINK x1
• PIEKBEVEILIGING 67.500A
• AFMETINGEN (L X H X D) 450 x 106 x 350mm
• GEWICHT 9.0kg
