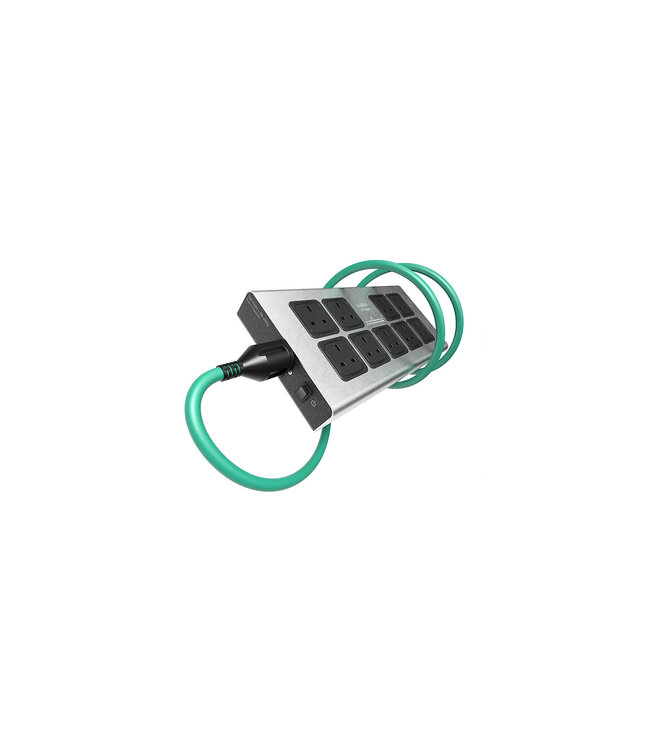

IsoTek Stekkerdoos en Netfilter V5 Corvus

V5 Corvus is een evolutie van IsoTeks bekroonde Polaris-ontwerp, opnieuw geconfigureerd om negen uitgangscontactdozen te herbergen. Het is een kosteneffectieve upgrade voor elk audio- of audiovisueel systeem, met betere prestaties en bescherming, en bovendien veel waar voor uw geld. De Corvus kan eenvoudig aan de wand achter uw audiosysteem worden gemonteerd.

KENMERKEN

• Geschikt voor alle audio- of AV-systemen
• RFI-reductie 35dB
• Centraal schoon stroomnetwerk verwijdert Common- en Differential Mode-netruis
• 9 onafhankelijke uitgangen voorkomen Differential Mode-kruisbesmetting
• 45,000A piekbescherming
• Volledige stergeaard netwerk
• Meeraderige 6n OFC verzilverde interne bedrading met FEP diëlektricum
• SYSTEM LINK-uitgang voor het uitbreiden en behouden van een stergeaarde configuratie

ONTWERP
De V5 Corvus is een compacte stroomreinigings- en distributie-busbar van slechts 380mm lang, 170mm breed en 50mm hoog. Hij is voorzien van twee onafhankelijke uitgangen die elk terug voeden naar de centrale PCB. De meeste stroomfilters van dit type verbinden de uitgangen met elkaar en zetten ze in serie. Dit is echter niet juist, omdat Differential Mode-ruis, veroorzaakt door de aangesloten elektronica, van de ene naar de andere uitgang overslaat. De elektrische architectuur en het ontwerp van de V5 Gemini voorkomen dit en zijn daarmee ongeëvenaard.

De V5 Corvus heeft een unieke delta filter-topologie, tien keer groter dan de aanbevolen standaard. Deze biedt meer dan 20dB reinigingsvermogen bij 1kHz (referentie 600 Ohm), en loopt op tot 42dB bij 10kHz. De meeste deskundigen zijn het erover eens dat 10 kHz het punt is waar radiofrequentie-interferentie (RFI) de prestaties begint te beïnvloeden. Ook de mate waarin een versterker ruis uit de voeding weet te weren is hier van invloed.
Het elektrische ontwerp van V5 Gemini garandeert toonaangevende prestaties op het gebied van netspanningsreiniging, zowel voor Common Mode- (RFI) als Differential Mode-netspanningsruis. Bovendien heeft de printplaat (PCB) zelf tweemaal het standaard kopervolume dat is verzilverd.

Dit unieke circuit levert schone stroom aan de negen contactdozen – elk onafhankelijk geïsoleerd om kruisbesmetting van differentiële modus-netruis te voorkomen. Dit wordt gecombineerd met IsoTeks KERP © (Kirchhoff’s Equal Resistance Path) om te zorgen voor een gelijke weerstand en een gelijke stroomafgifte aan alle uitgangen. Hiertoe is ook de interne bedrading van de hoogste kwaliteit: een uniek 2 mm2 ontwerp met verzilverde geleiders van zuiver 6n zuurstofvrij koper. Deze bieden een lage weerstand en hoge stroomsterkte. Een fluorethyleenpropyleen (FEP) diëlektricum van ruimtevaartkwaliteit, met zeer lage diëlektrische weerstand, wordt gebruikt om de geleiders te beschermen en een ideaal diëlektricum te vormen voor het contact met de geleider van het interne stroomvoorzieningssysteem.

Bovendien is in de nieuwe V5-versie de piekbeveiliging verhoogd tot 45.000 A. Dit beschermt niet alleen het circuit, maar ook uw waardevolle aangesloten apparatuur via het unieke sequentiële en herhaalbare beveiligingssysteem van IsoTek.

De V5 Corvus heeft ook een System Link-uitgang, die ontworpen is om meerdere units met elkaar te verbinden, met behoud van een sterreferentie, zodat er geen meerdere wandcontactdozen nodig zijn.

Er is ook een ophangbeugel meegeleverd, waarmee het product desgewenst eenvoudig achter uw audio-apparatuurrek kan worden gemonteerd.

De interne bedrading van IsoTek-producten bieden veel synergie met de voedingskabels van IsoTek. Dit omdat gemeenschappelijkheid van ontwerp en materiaaleigenschappen behouden blijft. Dit kritische uitgangspunt wordt zowel bij signaalvoerende kabels als stroomkabelnetwerken nogal eens over het hoofd gezien. Daarom wordt ook IsoTeks bekroonde Initium-voedingskabel meegeleverd.

SPECIFICATIES

• AANTAL UITGANGEN 9
• SYSTEM LINK 1
• NETAANSLUITING 10A IEC C14
• NETSPANNING 100-240V / 50-60Hz
• MAXIMALE STROOMSTERKTE 10A HRC
• TOTALE VERMOGEN 2,300W (@230V) / 1,150W (@115V)
• OVERSPANNINGSBEVEILIGING 45,000A
• AFMETINGEN (B X H X L) 170 x 50 x 380mm
• GEWICHT 2 kg
